PRODUTOS / QUANTUM SERIES

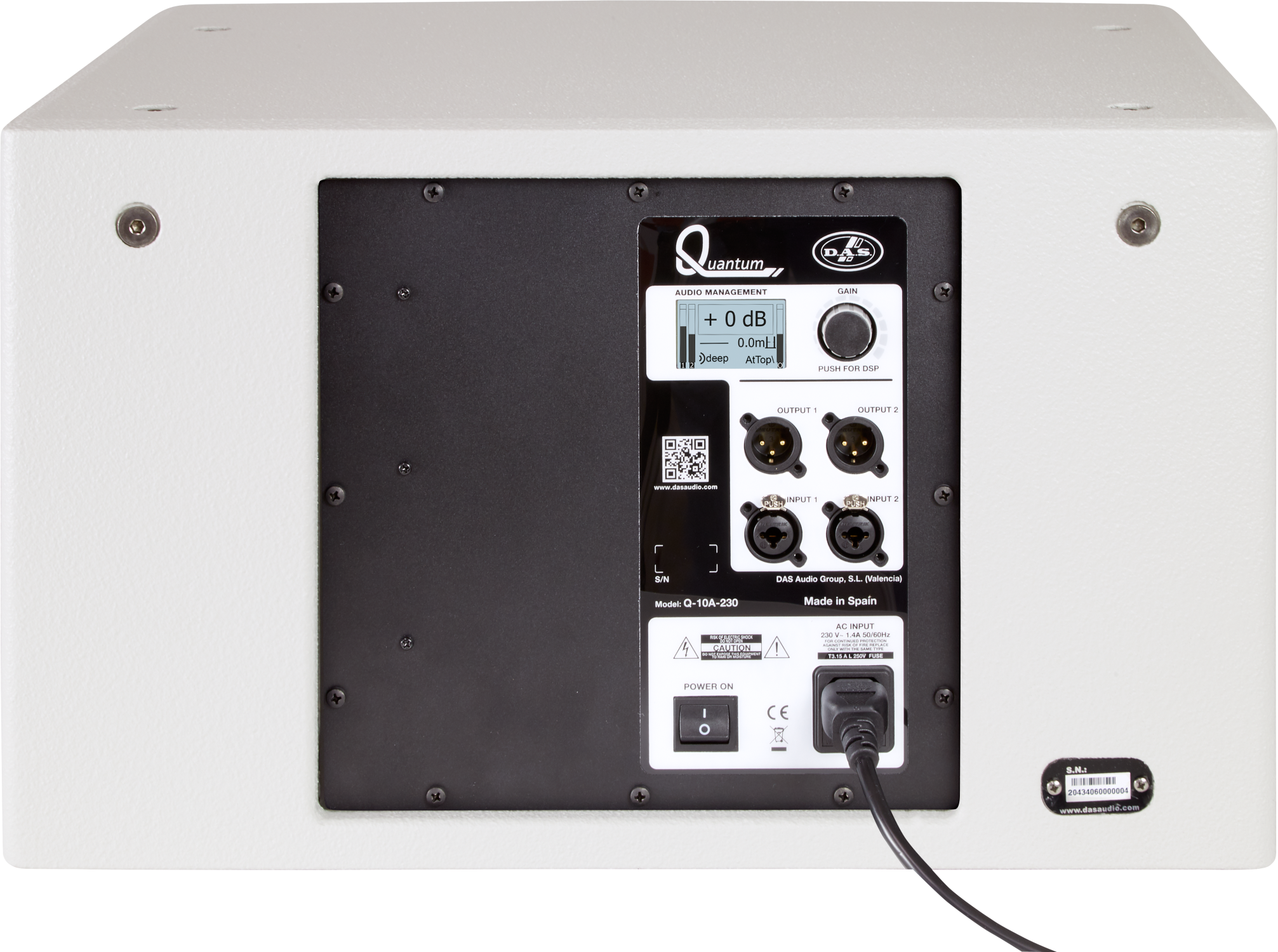

Q-10A-W

P/N. 10434088

Modelo
P/N

Características

Sistema de subwoofer compacto auto-amplificado
Interfaz DAScontrolTM
Gabinete de contraplacado de bétula
1 alto-falante DAS 10MG
Faixa de frequência de 40 Hz – 200 Hz
Amplificador Classe D 500 W peak

Aplicação

Sistemas A/V e eventos corporativos
Salas de reuniões, aulas e zonas de exposição
Instalações em bares e clubes

DAScontrol
É um subwoofer de baixo perfil, ultracompacto e com alimentação própria , ideal para instalações médias e pequenas. Graças à clareza e capacidade de reproduzir baixas frequências, é um sistema ideal para obter uma reprodução de música de alta qualidade. Complemento ideal para os tops da Série Q. O sistema é equipado com um amplificador de modo comutado, classe D, com duas entradas de sinal, filtro passa-baixo variável e ajuste de parâmetros (profundo / alto) por meio da tecnologia DAScontrolTM.
Performance
Frequency Range (-10 dB)40 Hz – 200 Hz
Maximum Peak SPL at 1 m121 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)250 W
Nominal Amplifier Power (peak)500 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
Audio Signal Loop Thru Connector2 x Male XLR
ControlDAScontrol™
Current Draw 230 V1.4 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
FinishISO-flex Paint
ColorWhite
Dimensions ( H x W x D )305 x 505 x 415 mm
12,0 x 19,9 x 16,3 in
Net Weight17,0 kg ( 37,4 lb )
Components
LF Driver10MG
Título Formato Tamanho
Folha de dados
HT_Q10AW_00.pdf PDF 346 Kb
Manual do Usuário
UM_Q_01_EN.pdf PDF 8.4 Mb
Software
SW_EASEFOCUS_3.1.9&GLL.zip ZIP 241.96 Mb
Desenho de linha
CAD_2D_Q10A.dwg DWG 1.73 Mb
LD_2D_Q10A.png PNG 57 Kb
LD_2D_Q10A.svg SVG 194 Kb
LD_3D_Q10_SKETCHUP_01.skp SKP 284 Kb
Catálogos
CAT_QUANTUM_01.pdf PDF 8.61 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
ANL-2Kit de quatro Anilhas e Mosquetões.
AXU-Q10-WSuporte em ”U” teto ou parede para Q-10-W /Q10A-W, branco
10MGAlto-falante de graves de 10″, bobina dupla 2.5″, ímã de ferrite, 250 W AES, 8 ohm
DSP-Q10A
GM-10MGReposição para alto-falante 10MG
MP-Q10A-115Módulo de potência completo para Q-10A-115
MP-Q10A-230Módulo de potência completo para Q-10A-230
