PRODUTOS / ARTEC 300 SERIES

ARTEC-315.64

P/N. 10423829

Modelo
P/N

Características

Altofalante de baixas frequências 15MI, 2.5″ VCD
1 x drive de compressão M-34
Difusor rotativo de 60° x 40°
Posição vertical/horizontal
Suporte em U AXU-AR315 opcional
Pontos de suspensão M10

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

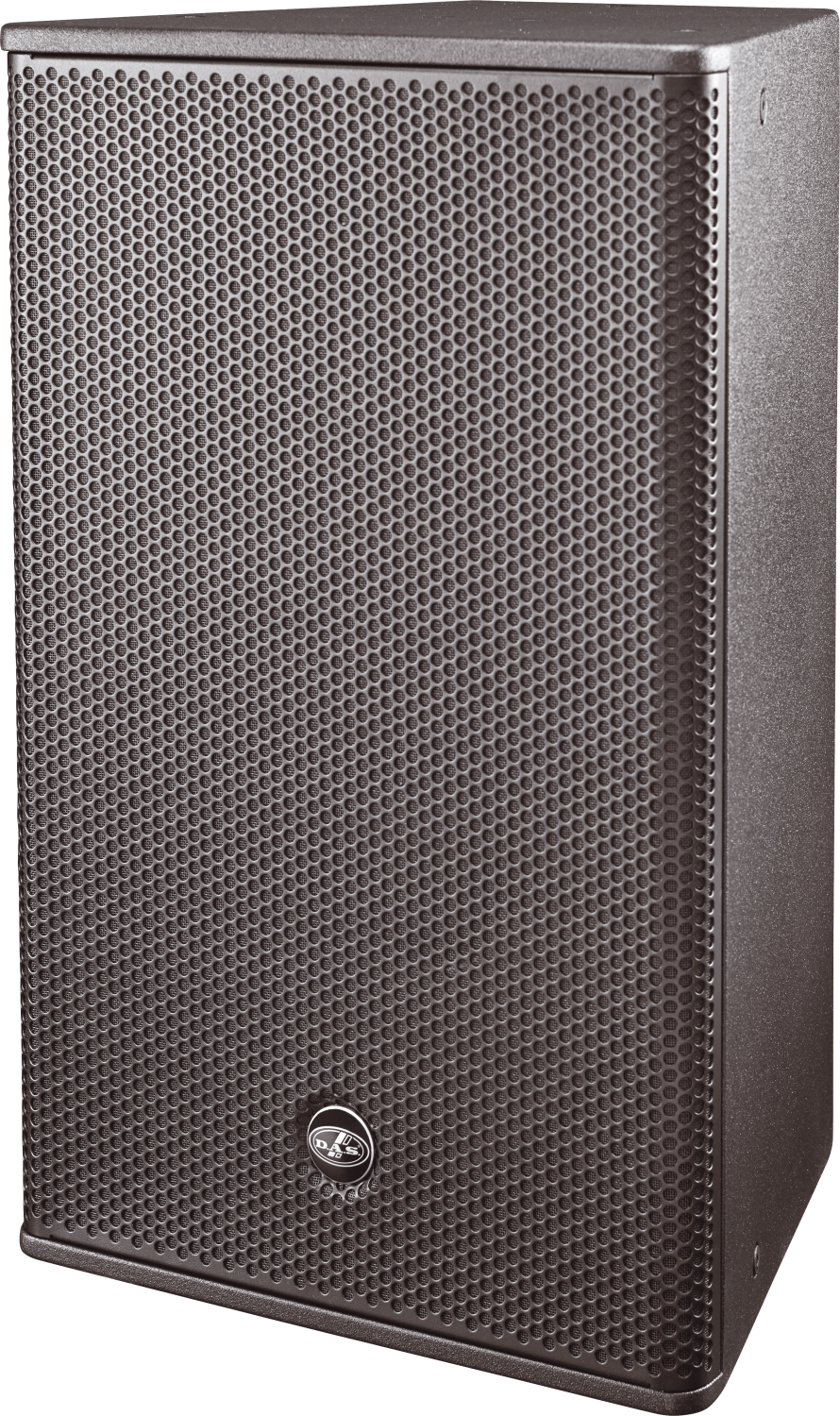

O ARTEC-315.64 é um sistema de alto-falante compacto de 2 vias de alcance total composto por um transdutor de baixa frequência de 15″ e um driver de compressão M-34 com diafragma de titânio. O guia de ondas rotativo oferece uma cobertura de 60° x 40° e permite que os sistemas sejam instalados na posição vertical ou horizontal, mantendo as características de dispersão necessárias.

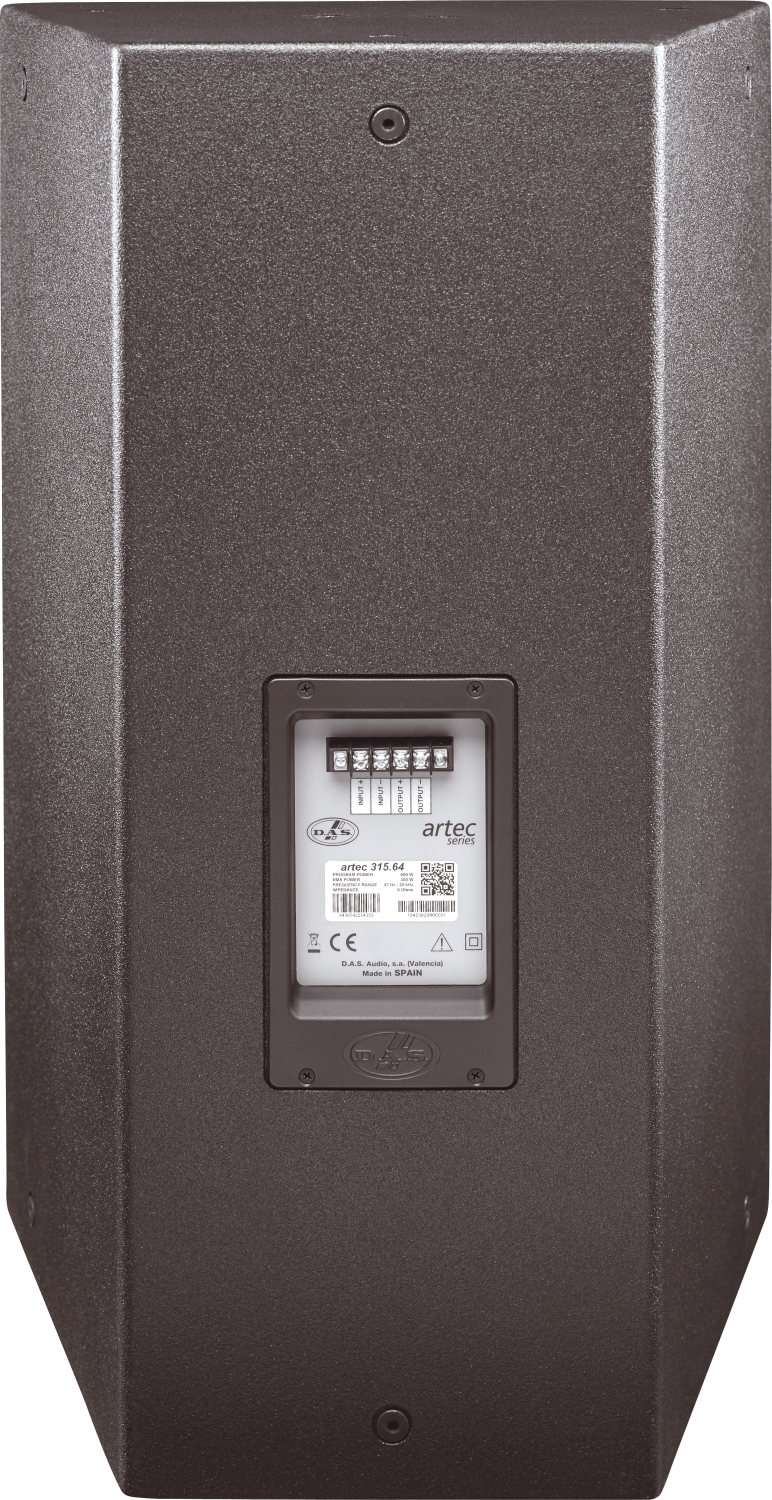

O gabinete é equipado com pontos de suspensão com rosca M10. Quatro pontos de montagem com rosca padrão VESA75/VESA100 na parte traseira do gabinete fornecem um ponto de fixação seguro para os suportes de montagem da DAS.
Performance
Frequency Range (-10 dB)47 Hz – 20 kHz
Horizontal Coverage (-6 dB)60º
Vertical Coverage40º
Nominal Impedance8 ohms
RMS Power Handling350 W
Peak Power Handling1400 W
On-axis Sensitivity 1W/1 m96 dB SPL
Maximum Peak SPL at 1 m127 dB
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
INTEGRAL-MA1004
INTEGRAL-MA1604
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors
Audio Input ConnectorCovered Barrier Strip Terminals
Audio Output ConnectorCovered Barrier Strip Terminals
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth380 mm (15,0 in)
Dimensions ( H x W x D )715 x 445 x 380 mm
28,1 x 17,5 x 15,0 in
Net Weight21,5 kg ( 47,3 lb )
Components
LF Driver15MI
HF DriverM-34
Horn/WaveguideBC-614
Shipping
Carton Dimensions ( H x W x D )810 x 440 x 510 mm
31,9 x 17,3 x 20,1 in
Shipping Weight24,5 kg ( 54,0 lb )
Título Formato Tamanho
Folha de dados
HT_ARTEC315.64_00.pdf PDF 1.67 Mb
Manual do Usuário
UM_AR3_02_EN.pdf PDF 4.23 Mb
Modelando Dados
MD_AR300_V2.2.gll GLL 7.67 Mb
Software
MD_GLL_EASEFOCUS3_v5.zip ZIP 243.79 Mb
Desenho de linha
CAD_2D_AR315.64.dwg DWG 375 Kb
LD_2D_AR31564.svg SVG 102 Kb
LD_3D_AR315_SKETCHUP_01.skp SKP 2.86 Mb
Catálogos
CAT_ARTEC300_02.pdf PDF 1.12 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
FM137BI1655_10101020_IMD.png ANL-2Kit de quatro Anilhas e Mosquetões.
FM182BI1677_10105050_IMD.png AX-SPG1Adaptador TV com rosca M10 para suportes AXU/AXF
FM152BI1662_10104310_IMD.png AXC-ATGarra em”C” para suporte em ”truss”
FM169BI1670_10104870_IMD.png AXR-AR5Sistema superior de fly com inclinação ajustável
FM186BI1687_10105110_IMD.png AXU-AR315Soporte en ”U” techo/pared para Artec-315.96/Artec-315.64
FM377BI2163_10214290_IMD.png 15MIAlto-falante de médios-graves de 15″, bobina 2,5″, ímã de ferrite, 300 W AES, 8 ohm
FM389BI1740_30006443_IMD.png BC-614Difusor 60 x 40, poliamida com fibra, 1″ de garganta
FM417BI1778_30006593_IMD.png F-AR315Filtro passivo para Artec-315.96/315.64
FM452BI2186_20208270_IMD.png GM-15MIReposição para alto-falante 15MI
FM471BI2201_20205060_IMD.png GM-M34Diafragma para driver de compressão M-34
FM425BI1844_30000535_IMD.png LAMP-F-21Lâmpada de 21 W para filtro passivo
FM803BI1735_10207080_IMD.png M-34Driver de compressão, bobina 1,4″, ímã de ferrite, 1″ de garganta, 50 W AES, 8 ohm
