PRODUTOS / ARTEC 300 SERIES

ARTEC-312.64

P/N. 10423821

Modelo
P/N

Características

Altofalante de baixas frequências 12MI, 2.5″ VCD
1 x drive de compressão M-34
Difusor rotativo de 60ºx40º
Posição vertical/horizontal
Suporte em U AXU-AR312-W opcional
Pontos de suspensão M10

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

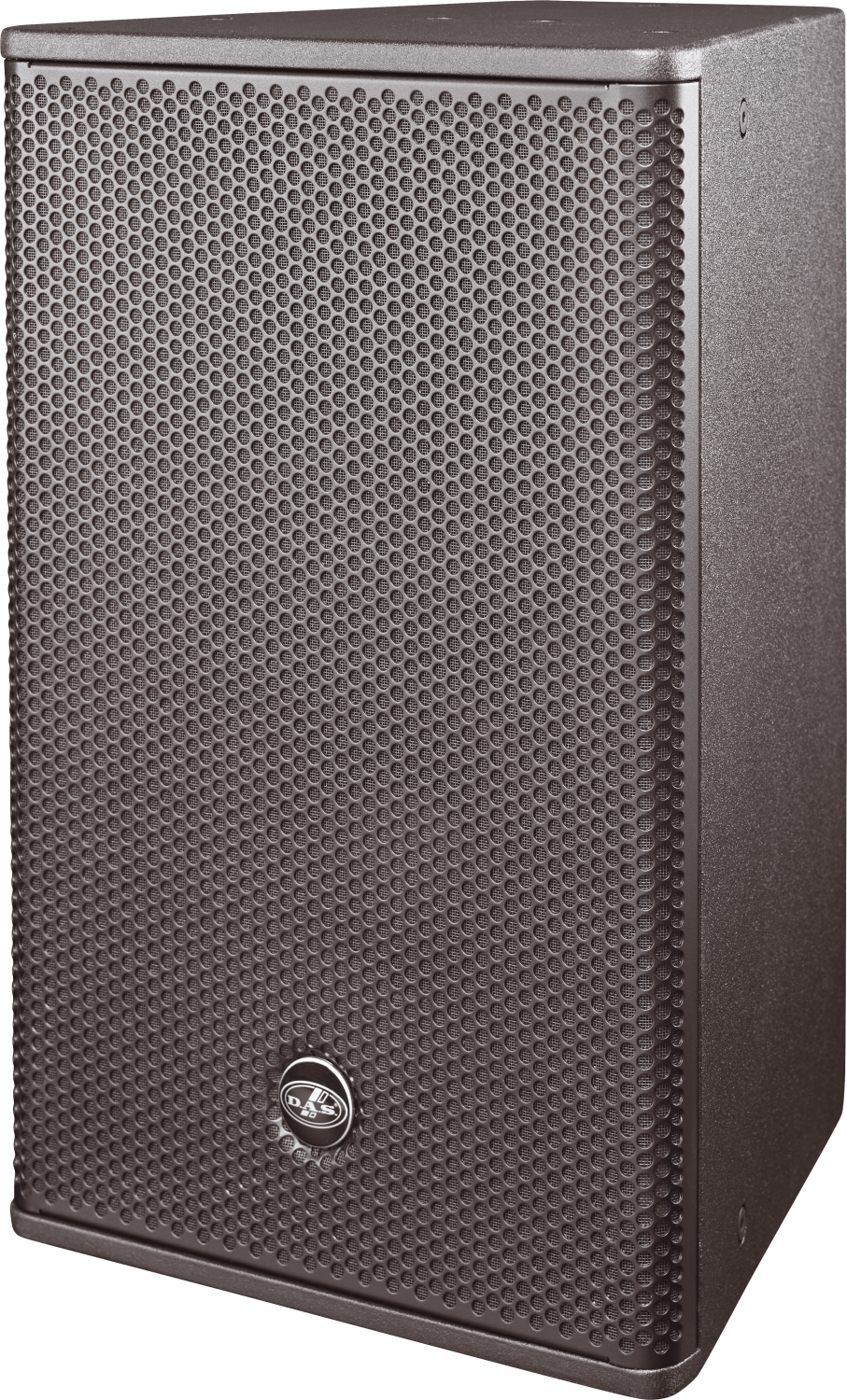

O ARTEC-312.64 é um sistema de alto-falante compacto de 2 vias de alcance total composto por um transdutor de baixa frequência de 12″ e um driver de compressão M-34 com diafragma de titânio. O guia de ondas rotativo oferece uma cobertura de 60° x 40° e permite que os sistemas sejam instalados na posição vertical ou horizontal, mantendo as características de dispersão necessárias.

O gabinete é equipado com pontos de suspensão com rosca M10.
Performance
Frequency Range (-10 dB)50 Hz – 20 kHz
Horizontal Coverage (-6 dB)60º
Vertical Coverage40º
Nominal Impedance8 ohms
RMS Power Handling300 W
Peak Power Handling1200 W
On-axis Sensitivity 1W/1 m96 dB SPL
Maximum Peak SPL at 1 m127 dB
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
INTEGRAL-MA1004
INTEGRAL-MA1604
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors

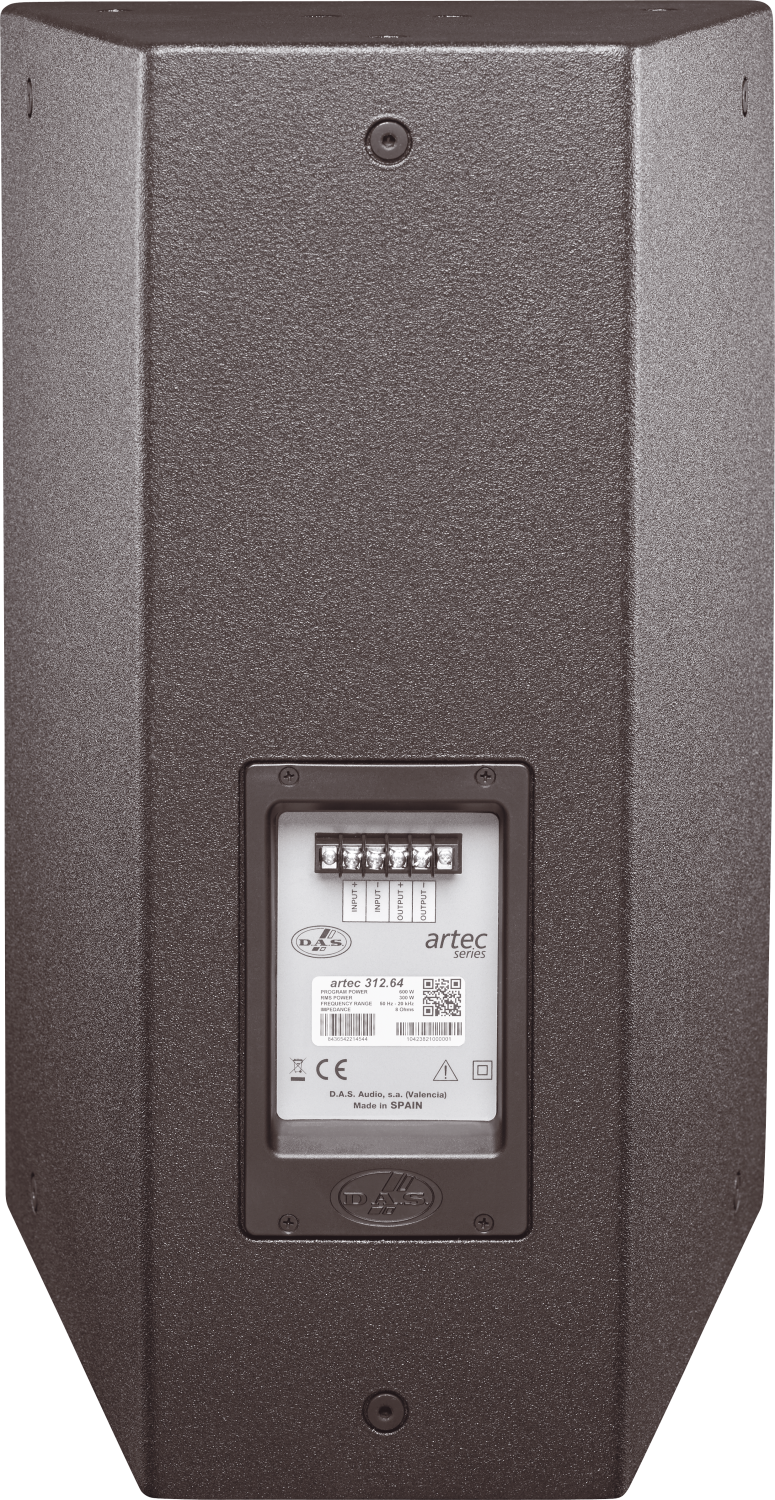

Audio Input ConnectorCovered Barrier Strip Terminals
Audio Output ConnectorCovered Barrier Strip Terminals
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth375 mm (14,8 in)
Dimensions ( H x W x D )615 x 385 x 375 mm
24,2 x 15,2 x 14,8 in
Net Weight18,5 kg ( 40,8 lb )
Components
LF Driver12MI
HF DriverM-34
Horn/WaveguideBC-614
Shipping
Carton Dimensions ( H x W x D )710 x 450 x 450 mm
28,0 x 17,7 x 17,7 in
Shipping Weight20,4 kg ( 44,9 lb )
