PRODUTOS / INTEGRAL SERIES

INTEGRAL-M26X

P/N. 10721215

Modelo
P/N

Características

2 Entradas x 6 Saídas, 1U Rack-Mount Design DSP avançado
Controlo remoto e direto: OLED de 1,54″, software ALMA™ via IP.
Mais de 100 presets globais e mais de 200 presets de canais de saída.
Controlo externo GPIO com 8 pinos configuráveis.
Conversores de 24 bits a 48 kHz: Gama dinâmica de 118 dBA.
EQ e filtros avançados: Incluindo configurações de até 48 dB/oct.
Nível máximo de entrada/saída +21dBu

Aplicação

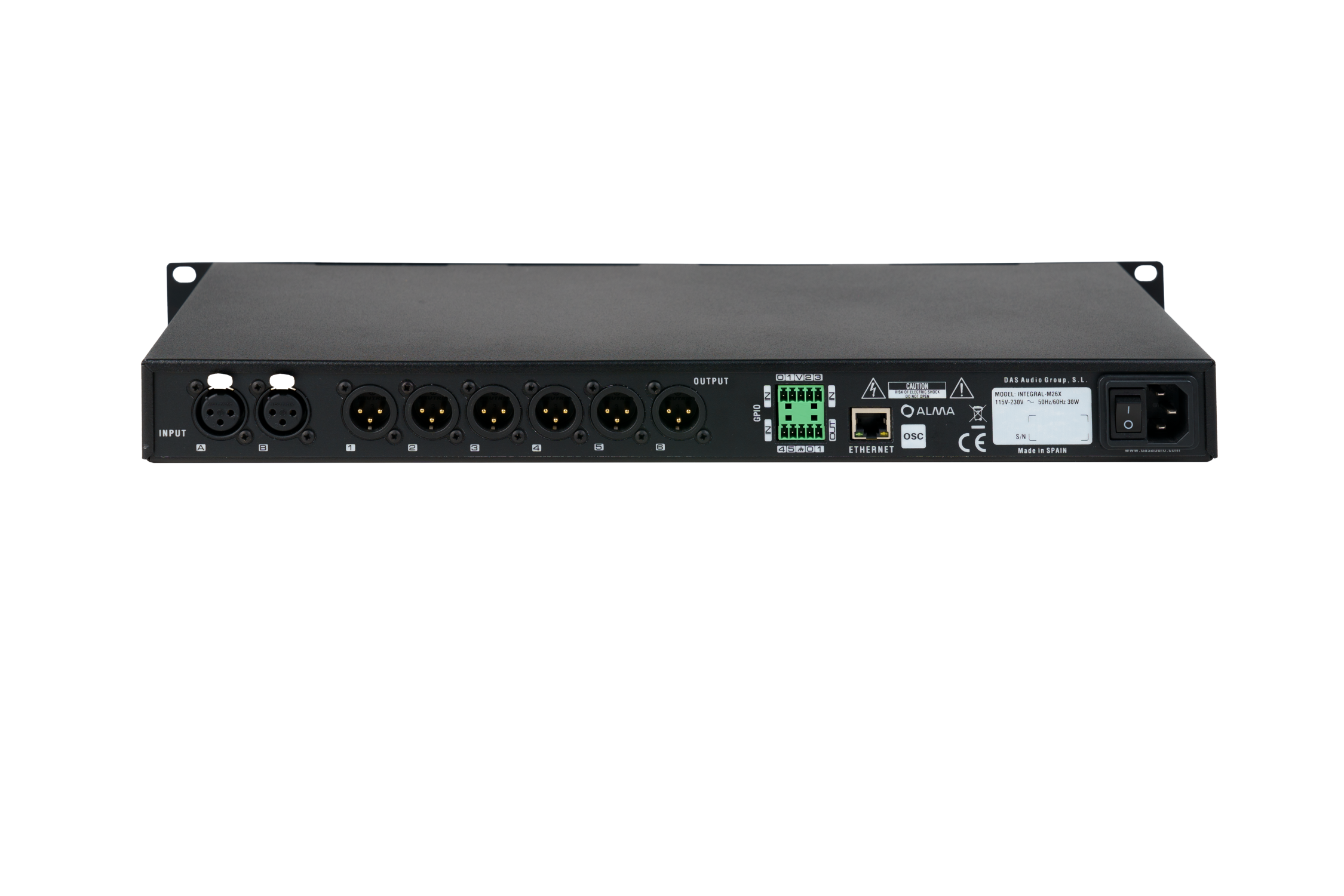

O INTEGRAL-M26X, um processador de sinal digital de montagem em bastidor 1U, possui dois canais de entrada analógica e seis canais de saída analógica equipados com conectores XLR equilibrados. O seu design compacto e económico torna-o uma escolha versátil para sistemas de PA ao vivo e instalados.

O controlo e a monitorização remotos são possíveis através do software ALMA™ que utiliza tecnologia IP ou, em alternativa, pode ser gerido com controladores externos através de mensagens OSC. O controlo direto da unidade é facilitado através de um visor OLED de 1,54″ com botões de controlo para parâmetros básicos. Estes incluem os níveis de entrada e saída, a recuperação de predefinições, o modo silencioso, a seleção da fonte e as funções de gestão de ligações.

O dispositivo aloja uma matriz de processamento de sinal completa, oferecendo opções de ajuste de ganho, atraso, encaminhamento, equalização e limitadores. A sua memória interna pode armazenar mais de 100 predefinições globais e mais de 200 predefinições de canais de saída, incluindo predefinições específicas para todos os altifalantes DAS Audio.

O controlo externo é ainda mais simplificado através de um conetor de entrada/saída de uso geral (GPIO), que fornece um sinal externo de 3V3 volts, GND e 8 pinos configuráveis através do software ALMA™.

Electronics and Audio
Frequency Response20 Hz-30 kHz (+0 -0.5 dB)
Max Input Level+22 dBu
Max. Output Level+22 dBu
ControlsPower On/Off, Navigation Buttons
Sampling Rate48 kHz
DisplayOLED 1.54″
CoolingSide-Right-to-Left
LED IndicatorsOn, Comms, Signal, Limit
Power
AC Input ConnectorIEC 15A
Power SupplyUniversal Mains Switch Mode
Operating Range90 – 250 VAC
DSP
Analog Input Channels2
Analog Output Channels6
AD Converters24 Bit @ 48 kHz 118 dBA Dynamic Range
DA Converters24 Bit @ 48 kHz 118 dBA Dynamic Range
Internal Precision32 Bit, 64 Bits Double Precission
Latency1 ms
Delay50ms per input / 135ms per output
EqualizerBell, Lo/Hi-Shelving, Hos
CrossoverLinkwitz-Riley, Butterworth, Bessel
High and Low Pass FiltersUp to 48 dB/oct
LimitersRMS
Dimensions-Weight
Dimensions ( H x W x D )44 x 483 x 210 mm
1,7 x 19,0 x 8,3 in
Net Weight2,5 kg ( 5,5 lb )
Shipping
Carton Dimensions ( H x W x D )440 x 400 x 60 mm
17,3 x 15,7 x 2,4 in
Shipping Weight4,0 kg ( 8,8 lb )
Título Formato Tamanho
Folha de dados
HT_INTEGRALM26X_00.pdf PDF 226 Kb
Manual do Usuário
QUICK_GUIDE_-_INTEGRAL-M26X.pdf PDF 8.25 Mb
Integral_series_-_Gain_Structure_and_Limiters.pdf PDF 3.63 Mb
USER_INTEGRAL_OSC_Messages.A.2.pdf PDF 171 Kb
Software
FactoryPresets_1.0.lib LIB 122 Kb
ALMA_Setup_1.3.4.exe EXE 127.16 Mb
ALMA-1.3.4.dmg DMG 165.14 Mb
SW_EASE_Focus_v3.1.260.zip ZIP 49.76 Mb
Desenho de linha
CAD_2D_M26X.dwg DWG 306 Kb
