ARA SERIES Complète série

RACK-ARA-208-MK2

P/N. 20503164

Modèle

Couleur

RACK-ARA-208-MK2
P.N. 20503164

Caractéristiques

Rack de tournée pour distribution d’alimentation, audio + contrôle (ALMA) pour la série ARA. Version 115 V. Distributeur de puissance 30A, 3 phases

Ajouter au comparateur Où acheter

description

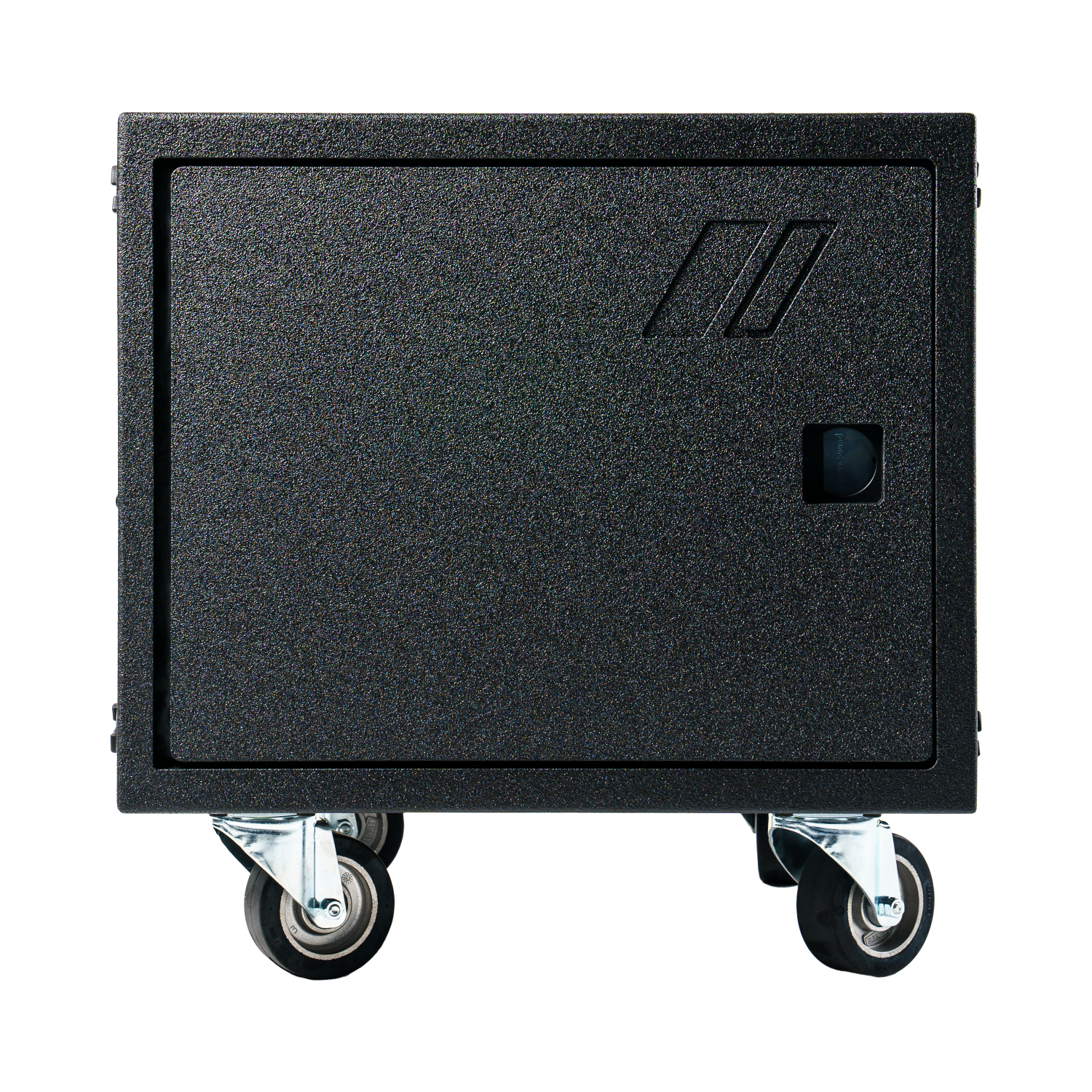

Le RACK-ARA-208-MK2 est un rack de tournée robuste de 8U, spécialement conçu par DAS Audio pour les systèmes ARA. Il est fabriqué en polyéthylène et possède une structure en acier garantissant une durabilité même dans les conditions les plus exigeantes.

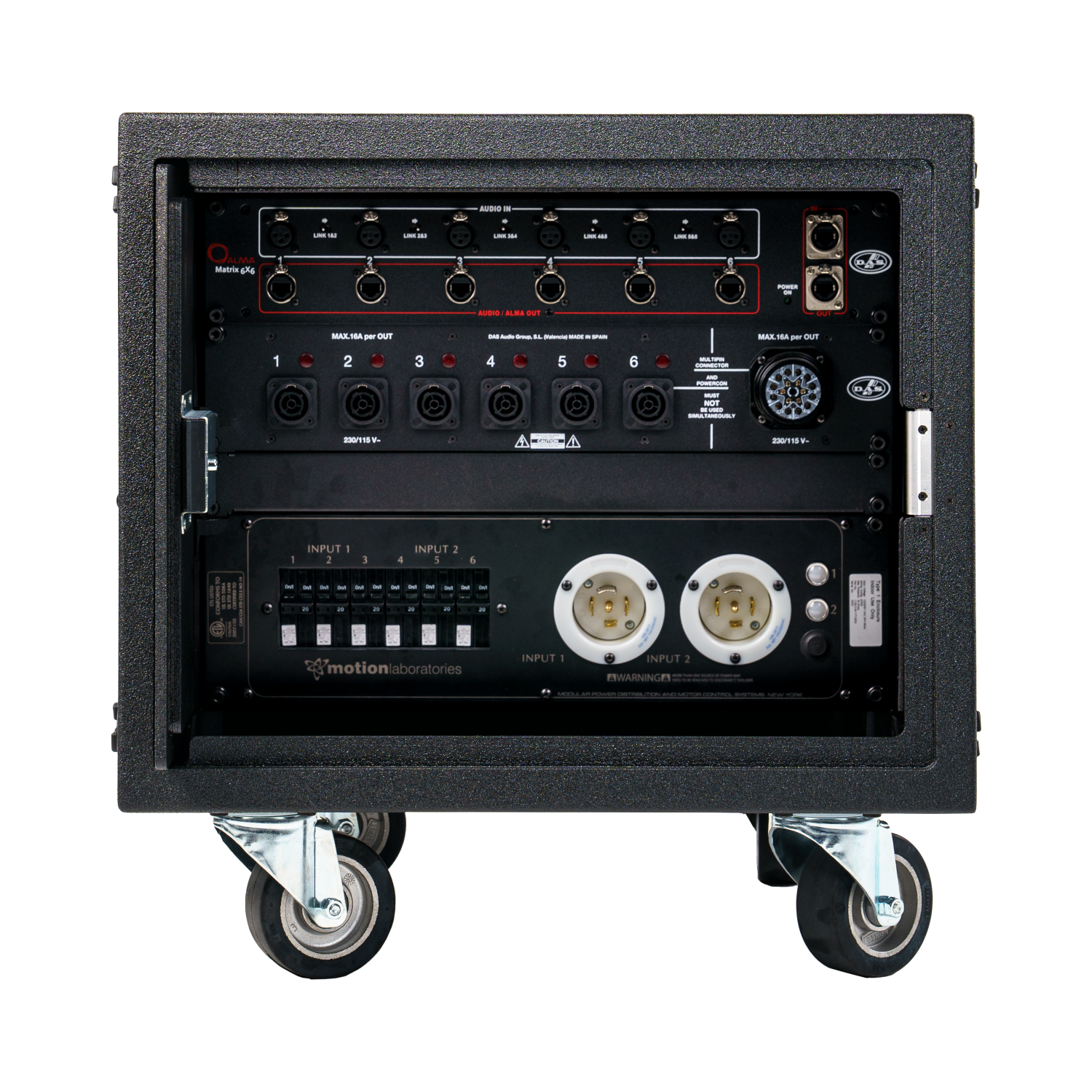

Le RACK-ARA-208-MK2 abrite un panneau d’entrée/sortie Matrix-66 signal+Soul, qui gère efficacement la distribution de l’énergie et des signaux. Pour optimiser la connectivité, il comprend un panneau de distribution d’énergie PP-6S avec six sorties Powercon True1 et un connecteur Socapex avec six circuits.

Pour ajouter à sa polyvalence, le rack est équipé d’un distributeur d’alimentation triphasé PD-6-208V de 32A pour une gestion efficace de l’alimentation. Des écrous M10 intégrés dans sa structure fournissent des points de suspension en cas de besoin, améliorant ainsi l’adaptabilité du rack. Le RACK-ARA offre une combinaison de robustesse, de fonctionnalité et de souplesse d’utilisation, conçue pour une configuration efficace dans des conditions variées.

données techniques

Electronics and Connectors
Power Distro Type	Distro Racknet 32A/400 V
Dimensions-Weight
Rack size	8 Units
Dimensions ( H x W x D )	0,0 x 0,0 x 16,7 in
Content
Signal Distribution	MATRIX-66
Power Distribution	PD-12-208V + PP-6S
Audio Distribution
Analog audio inputs	6 x Female Neutrik XLR
Analog audio outputs	6 x Male Neutrik XLR
ALMA control connector	2 x Ethercon (Switched)
Power Distribution
AC input (400V)	2 x 30 A – L21-30 (3P+N+E) male outlet, 3-phase 400V AC, 50/60 Hz
AC output connectors (230V)	6 × Neutrik Powercon True1 Female (NAC3FPX) — 2 per phase + 2 X AUX Shockets
Protections	6 × 20 A Breaker (one per phase, overcurrent + earth leakage)
Max current per phase pair	30 A (shared across both outputs on that phase)
Max current capacity (single rack)	90 A total
AC presence indicators	2 × LEDs (one per L21-30)
Cables
Audio cables	Included in Matrix-66
Network cable	Included in Matrix-66
AUX Power cable	1 × 0.8 m Powercon True1 Link
Physical Data
Weight	55,8 kg (123 lbs)
Rack Units	8
Enclosure	Professional flight case
Operating temperature	0 °C to 50 °C (32 °F to 113 °F)
Storage temperature	0 °C to 60 °C (32 °F to 140 °F)
Relative humidity	Up to 85 % non-condensing
Protection rating	IP20 (indoor use only)
Dimensions (H x W x D)	61 x 62 x 59 cm \| 24 x 24.4 x 23.2 in
Compatibility
Compatible loudspeaker systems	ARA Series

téléchargements

Manuel d’utilisateur

UM_ARA_ES_v5.pdf

PDF · 27.72 Mb Télécharger

Manuel d’utilisateur

UM_ARA_EN_v7.pdf.pdf

PDF · 27.44 Mb Télécharger

Software

ALMA-3.0.1.exe

EXE · 145.8 Mb Télécharger

Software

ALMA-3.0.1.dmg

DMG · 248.99 Mb Télécharger

Dessin au trait

LD_3D_RACK-ARA-230_DASAudio_01.skp

SKP · 5.81 Mb Télécharger
