INTEGRAL SERIES Complète série

INTEGRAL-WP3

P/N. 10721200


Modèle

Couleur

  • INTEGRAL-WP3
    P.N. 10721200

Caractéristiques

Écran tactile mural 7″, alimenté via Ethernet (PoE), pour contrôler les unités INTEGRAL-M88 et/ou MA via OSC

Télécharger la fiche techniqueOù acheter
Partager

description

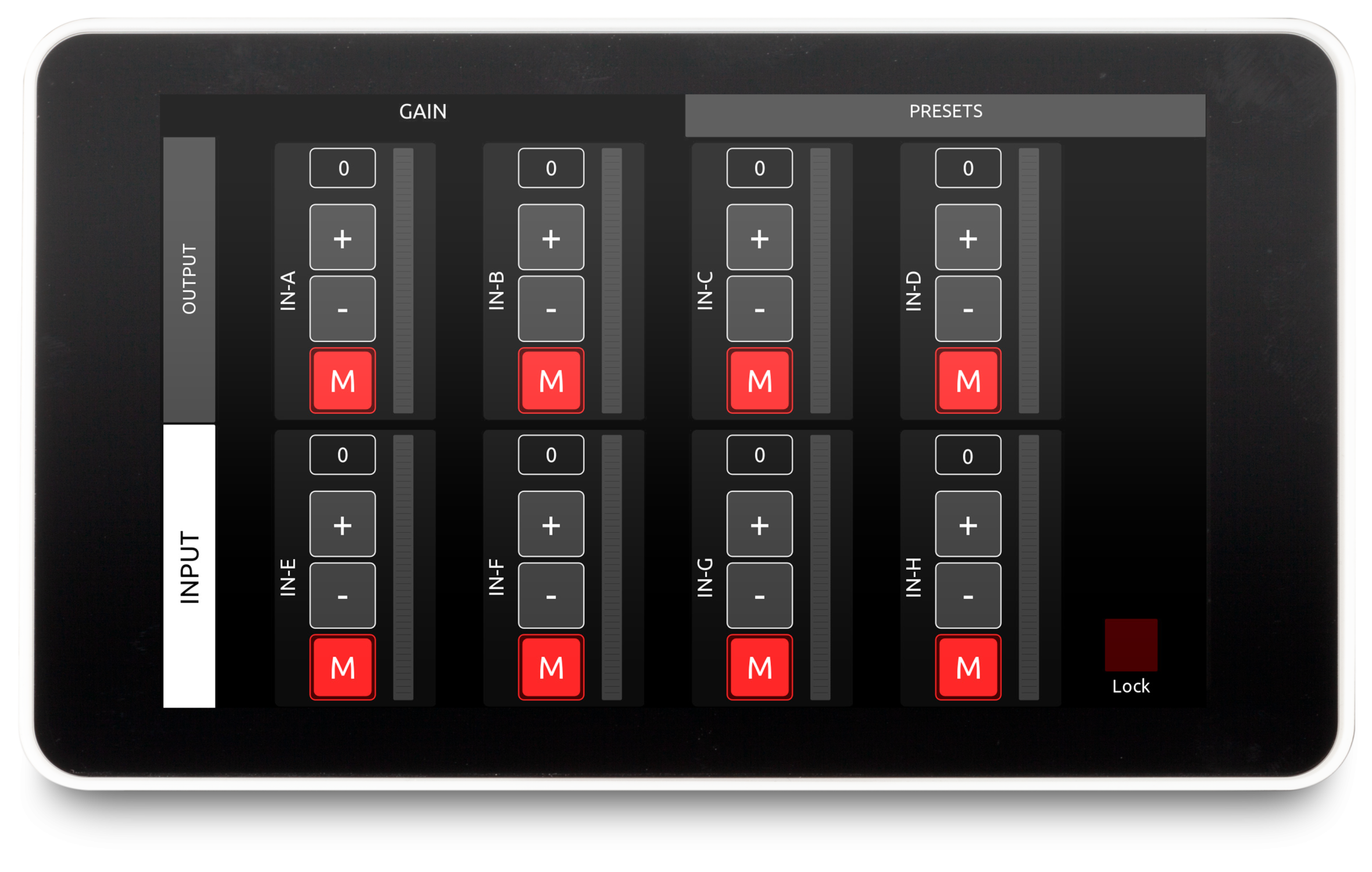

INTEGRAL-WP3 est un écran tactile de 7 pouces alimenté par Ethernet (PoE) qui est utilisé pour gérer et contrôler certains paramètres des processeurs numériques inclus dans les produits INTEGRAL-M88 et INTEGRAL-MA1004, MA1604. Le panneau permet d’accéder rapidement aux canaux d’entrée et de sortie, de récupérer les presets (paramètres prédéfinis) et de surveiller les compteurs. L’utilisateur peut facilement désactiver des canaux ou faire varier les gains d’entrée/sortie.



Le modèle INTEGRAL-WP3 est idéal pour les installations fixes avec plusieurs zones où chaque espace individuel a besoin d’être contrôlé. La connectivité Ethernet permet de placer les appareils jusqu’à 100 m de distance des racks principaux.



Le modèle INTEGRAL-WP3 lance automatiquement (lorsqu’il est connecté) l’application TouchOSC pour contrôler les dispositifs M et MA.

données techniques

Electronics
Connectivity PowerIEEE PoE 802.3af via LAN port
Resolution800 x 480 px
Viewable Screen Dimensions155 x 86 mm (6.1 x 3.4in)
TechnologyCapacitive Touch Screen
Dimensions-Weight
Dimensions ( H x W x D )115 x 197 x 59 mm
4,5 x 7,8 x 2,3 in
Net Weight0,5 kg ( 1,1 lb )

téléchargements

Data Sheet
Feuille technique
HT_INTEGRALWP3_00.pdf
PDF · 397 Kb Télécharger
User Manual
Manuel d’utilisateur
Instalation_QuickGuide_WP-3.pdf
PDF · 4.43 Mb Télécharger
User Manual
Manuel d’utilisateur
TEMPLATES_INTEGRAL_OSC_V8.zip
ZIP · 402 Kb Télécharger
User Manual
Manuel d’utilisateur
QUICK_GUIDE__OSC_TEMPLATE_UPLOAD_EN.pdf
PDF · 879 Kb Télécharger
User Manual
Manuel d’utilisateur
USER_INTEGRAL_OSC_Messages.A.2.pdf
PDF · 171 Kb Télécharger
Software
Software
FactoryPresets_1.0.lib
LIB · 122 Kb Télécharger
Software
Software
ALMA_Setup_2.1.0.exe
EXE · 130.68 Mb Télécharger
Software
Software
ALMA-2.1.0.dmg
DMG · 167.02 Mb Télécharger
Software
Software
SW_EASE_Focus_v3.1.260.zip
ZIP · 49.76 Mb Télécharger
Line Drawing
Dessin au trait
CAD_2D_WP-3.dwg
DWG · 709 Kb Télécharger
Line Drawing
Dessin au trait
JPG · 69 Kb Télécharger
