PRODUKTE / HQ SERIES

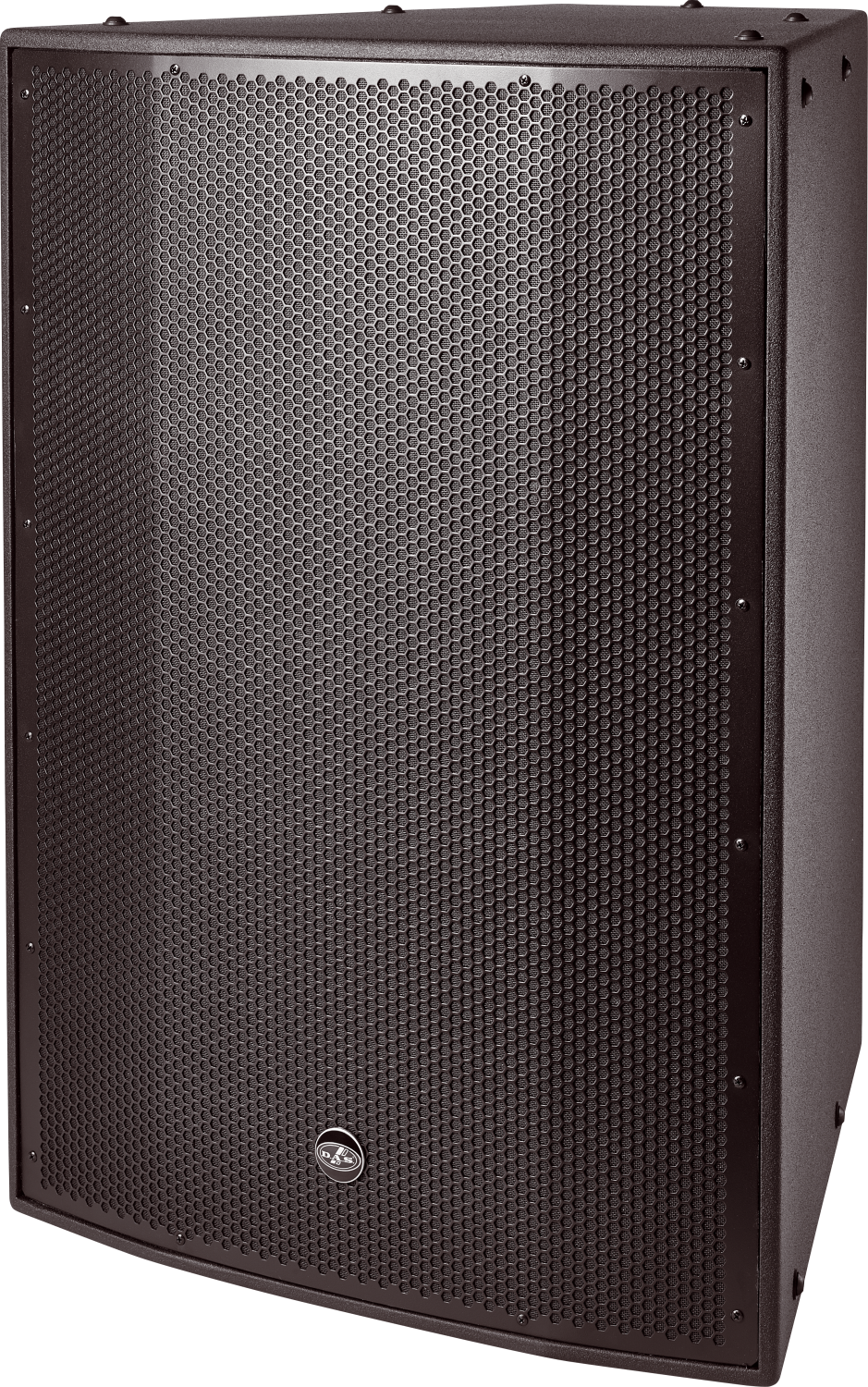

HQ-218-CX

P/N. 10432110

Modell
P/N.

Eigenschaften

System zur Wiedergabe von Bassfrequenzen
18 LX Doppel-Lautsprecher
Bassreflexkonfiguration
Maximale Leistungsstärke
Edelstahl-Halterung

Anwendungen

Professionelle Installationssysteme
Arenen und große Sportanlagen
Stadien
Außenanwendungen

Der HQ-218 wird in zwei Schutzklassen angeboten: CX (Covered Exposure) für Anwendungen mit verdeckten oder geschützten Komponenten und DX (Direct Exposure) für Gehäuse, die ungeschützt und unverdeckt sind und den Witterungsverhältnissen direkt ausgesetzt sind. Die CX Versionen sind innen und außen mit einer dicken ISO-Flex-Farbschicht geschützt und somit witterungsbeständig. Ergänzend kommt bei den DX-Versionen an den Außenflächen Glasfaser zum Einsatz, wobei das Innere mit einer Gelschicht versiegelt wird. Beide Versionen erfüllen die Standards nach IP56.

Performance
Frequency Range (-10 dB)50 Hz – 125 Hz
Nominal Impedance4 ohms
RMS Power Handling2000 W
Peak Power Handling8000 W
On-axis Sensitivity 1W/1 m101 dB SPL
Maximum Peak SPL at 1 m140 dB
Recommended AmplifierDX-80I-230
DX-80I-115
DX-80-230
DX-80-115
Recommended ProcessorDSP-2060A
Connectors
Audio Input Connector1 x speakON NL4
Covered Barrier Strip Terminals
Audio Output Connector1 x speakON NL4
Covered Barrier Strip Terminals
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth720 mm (28,4 in)
Dimensions ( H x W x D )990 x 685 x 720 mm
39,0 x 27,0 x 28,4 in
Net Weight67,0 kg ( 147,7 lb )
Components
LF Driver18LX
Shipping
Carton Dimensions ( H x W x D )1.070 x 650 x 745 mm
42,1 x 25,6 x 29,3 in
Shipping Weight78,0 kg ( 172,0 lb )
Qualifikation Format Größe
Datenblatt
HT_HQ218CX_00.pdf PDF 1.73 Mb
Benutzerhandbuch
UM_HQ_04_EN.pdf PDF 6.78 Mb
Simulationsdaten
MD_HQ_EF3_03_GLL.zip ZIP 13.12 Mb
Software
MD_GLL_EASEFOCUS3_v5.zip ZIP 243.79 Mb
Strichzeichnung
CAD_2D_HQ218.dwg DWG 329 Kb
LD_2D_HQ218.png PNG 81 Kb
LD_2D_HQ218.svg SVG 66 Kb
Kataloge
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
