PRODUKTE / HQ SERIES

HQ-212.95-CX

P/N. 10432181

Modell
P/N.

Eigenschaften

Zweiwege-Weitwurfsystem
CX-Finish (ISO-Flex) für verdeckte Belichtung
Horn geladen 2 X 12 „Niederfrequenzlautsprecher
M-78N Neodym-Komprimierungstreiber
Wählbare passive / biamplifizierte Betriebsarten
90º x 50º Abdeckungswinkel
Drehbare Hörner
Rigging Kit aus Edelstahl

Anwendungen

Professionelle Installationssysteme
Arenen und große Sportanlagen
Stadien
Außenanwendungen

Das DAS-Modell HQ-212.95 für mittlere und große Installationen ausgelegt, wie beispielsweise Arenen, Auditorien, Stadien und Theater. Die Modelle der HQ-Serie bieten kontrollierte Abstrahlcharateristika und hohe Ausgangsleistung. Sie können sowohl einzeln als auch zu Arrays kombiniert werden. Die langlebigen Gehäuse dieser Serie verfügen über innovative Innen- und Außenbeschichtungen und sind damit für einen wetterfesten Gebrauch in extremen Situationen gerüstet.

Performance
Frequency Range (-10 dB)63 Hz – 18 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage50º
Nominal Impedance8 ohms
RMS Power Handling800 W
Peak Power Handling3200 W
On-axis Sensitivity 1W/1 m105 dB
Maximum Peak SPL at 1 m140 dB
Recommended AmplifierDX-100I-230
DX-100I-115
DX-80I-230
DX-80I-115
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors
Audio Input ConnectorCovered Barrier Strip Terminals
Audio Output ConnectorCovered Barrier Strip Terminals
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth655 mm (25,7 in)
Dimensions ( H x W x D )370 x 710 x 655 mm
14,6 x 28,0 x 25,7 in
Net Weight49,0 kg ( 85,9 lb )
Components
LF Driver12LQN4C
HF DriverM-78N
Horn/WaveguideBCH-9050-7037
Shipping
Shipping Weight51,5 kg ( 91,5 lb )
Qualifikation Format Größe
Datenblatt
HT_HQ212.95CX_00.pdf PDF 720 Kb
Benutzerhandbuch
UM_HQ_04_EN.pdf PDF 6.78 Mb
Simulationsdaten
MD_HQ_EF3_03_GLL.zip ZIP 13.12 Mb
Software
MD_GLL_EASEFOCUS3_v5.zip ZIP 243.79 Mb

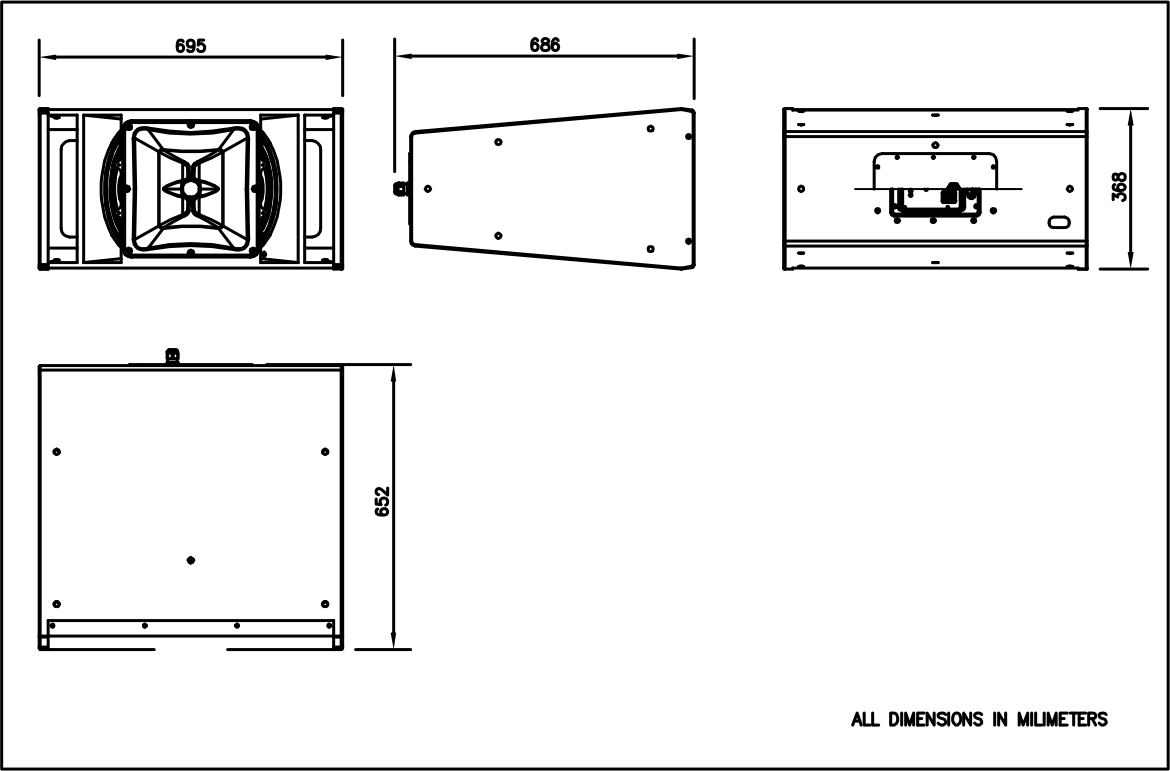

Strichzeichnung
CAD_2D_HQ21295.dwg DWG 443 Kb
LD_2D_HQ212.95.png PNG 45 Kb
LD_2D_HQ212.95.svg SVG 81 Kb
LD_3D_HQ212.95_SKETCHUP_01.skp SKP 1.48 Mb
Technische Spezifikationen
AS_HQ212.95_01_EN.docx DOCX 13 Kb
FM137BI1655_10101020_IMD.png ANL-2Satz mit vier Ringschrauben aus Schmiedestahl M10x40 und vier Stahlkarabinern
logo_das_noimage.png AX-HQ-X12Flugrahmen für HQ-112/HQ-212 (WLL=450kg), schwarz
FM2180BI3027_10105144_IMD.png AXU-HQ212U-Bügel zur Montage für HQ-212.64/HQ-212.95, schwarz
logo_das_noimage.png JP-HQ-212Verbindungsplatte zum Arrayaufbau für HQ-212 (WL=360kg), schwarz
FM311BI1884_10105040_IMD.png UFBUniverselle Flugstange, schwarz
logo_das_noimage.png 12LQN4C12″ Tief-Mitteltöner, 3″ VCD, Neodym, 500 W/AES, 4 Ohm
FM398BI1753_30006308_IMD.png BCH-9050-703790 x 50 Glasfaser-Horn, 1.5″-Kehle, Farbe: grau RAL 7037
FM1417BI1814_30009201_IMD.png F-HQ212Passive Frequenzweiche für HQ 212.64/HQ 212.95
logo_das_noimage.png GM-12LQN4Recone-Kit für 12LQN4-Lautsprecher
FM475BI2205_20205080_IMD.png GM-M75NErsatz-Membran passend für M-75N/M-75/M-80-Druckkammertreiber
FM1357BI1845_20208860_IMD.png M-78NDruckkammertreiber, 3″ VCD, Neodym, 1.5″-Kehle, 100 W/RMS AES, 8 Ohm
