SARA-100

P/N. 10420510

Modell
P/N.

Eigenschaften

Kompaktes Line-Array-System mit Stromversorgung
Symmetrische V-förmige Konfiguration
4-Kanal, 3000 W Continuous Class D Verstärker
FIR-Verarbeitung und digitale Steuerung über DASaim™
ALMA™ Fernüberwachung und -steuerung über IP
Fast Set Splay FSS™ zur Winkeleinstellung beim Stacking

Anwendungen

Freiluftfestivals und Live-Konzerte
Theater, Auditorien und Zentren für darstellende Künste
Große Live-Musik-Clubs
Live-Sound-Tournee/Vermietung

DASaim

SARA-100 ist ein ultrakompaktes Line-Array-System mit symmetrischem Design und einer Leistung von 3000Wrms. SARA liefert eine lineare Leistung von 138 dB SPL MAX und einen großen Dynamikbereich, wodurch es sich perfekt für Veranstaltungen und mittelgroße Installationen eignet, bei denen Klangqualität und Gleichmäßigkeit eine Priorität sind.

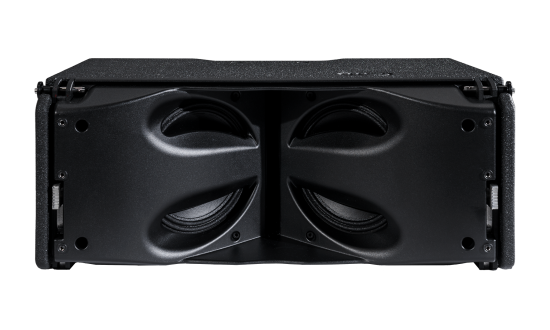

SARA-100 verfügt über zwei speziell entwickelte 8″-Lautsprecher für mittlere und tiefe Frequenzen und einen Kompressionstreiber für hohe Frequenzen mit einem 100°-Wellenleiter mit horizontalem Abstrahlwinkel.

Der Class-D-Verstärker von SARA verfügt über ein Schaltnetzteil mit Leistungsfaktorkorrektur (PFC), das unabhängig von der Netzspannung optimale Leistung und Effizienz gewährleistet. Der Verstärker liefert eine Leistung von 3000Wrms, aufgeteilt auf 4 Kanäle, von denen zwei im Brückenmodus zur Versorgung des Kompressionstreibers und die restlichen zwei zur Versorgung der 8″ Frontlautsprecher verwendet werden.

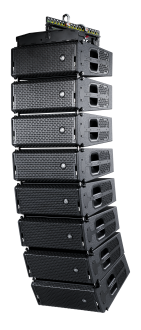

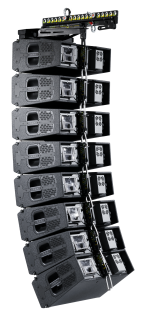

Das Drei-Punkt-Rigging-System kann sowohl für SARA als auch für SARA-SUB verwendet werden, so dass Arrays mit bis zu 24 SARA- und 16 SARA-SUB-Einheiten aufgehängt werden können. Darüber hinaus können mit dem Zubehör JP-SARA bis zu 12 SARA-Einheiten unter dem SARA-SUB aufgehängt werden. Mit dem FSS™-System (Fast Set Splay) können die Winkel in 1°-Schritten von der gestapelten Position aus eingestellt werden, was die Montagezeit erheblich verkürzt.

Performance
Frequency Range (-10 dB)70 Hz – 17 kHz
Horizontal Coverage (-6 dB)100º
Vertical CoverageSplay Dependent
Maximum Linear SPL1138 dB
Maximum SPL2142 dB
1. Measured Maximum Linear SPL at 1m according to AES75 standard using 18dB crest factor M-Noise.
2. Measured Maximum SPL at 1m using burst noise.
Electronics and Connectors
Nominal Amplifier Power (continuous)3000 W
Input TypeBalanced Analog
Input Impeadance20 kohms
Input Sensitivity6.2 V (+18 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
Audio/Data Input ConnectoretherCON
ControlALMA
Audio + Data Loop Thru ConnectoretherCON
AC Output ConnectorpowerCON TRUE1
Current Draw 230 V / 115 V4 A/8 A
Sampling Rate96kHz
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal 10º
RiggingCaptive Rigging System
FinishISO-flex Paint
ColorBlack
IP RatingIP43
Dimensions ( H x W x D )265 x 655 x 515 mm
10,5 x 26,0 x 20,3 in
Net Weight34,0 kg ( 75,0 lb )
Components
MF Driver8GXN4
HF DriverM-78N
Qualifikation Format Größe
Datenblatt
HT_SARA100_00.pdf PDF 506 Kb
Benutzerhandbuch
UM_ARA_01.pdf PDF 5.22 Mb
UM_ARA_ES_01.pdf PDF 5.23 Mb
Rigging-Handbuch
RM_SARA_SARASUB_EN.pdf PDF 9.21 Mb
Konfigurationshandbuch
CG_SARA_208V.pdf PDF 16.47 Mb
CG_SARA_230V.pdf PDF 19.66 Mb
Simulationsdaten
MD_SARA_v3-4.gll GLL 8.21 Mb
Software
SW_EASEFOCUS3_GLL_V2.1.zip ZIP 202.19 Mb
ALMA_Setup_1.2.5.exe EXE 122.4 Mb
ALMA-1.2.5.dmg DMG 159.78 Mb
Strichzeichnung
CAD_2D_SARA.dwg DWG 2.8 Mb
FM2277BI3420_10106002_2_clone_IMD.png AX-PULL-SARAHängestruktur zum Aufhängen von SARA durch Ziehen des letzten Systems des Arrays in Installationen
FM2271BI3450_10106101_IMD.png AX-SARAAbnehmbare Aufhängevorrichtung zum Aufhängen von SARA (max. 24 St.) und SARA-SUB (max. 16 St.), schwarz
FM2307BI3523_10106107_IMD.png AX-SARA-LTAbnehmbare Aufhängevorrichtung zum Aufhängen von SARA (max. 12 St.), schwarz
FM2352BI3568_10106108_IMD.png AXS-SARAStacking-Rahmen für SARA (max. 4 Einheiten), schwarz
FM2272BI3451_10106104_IMD.png FRAME-AX-SARAAX-SARA Flugrahmen, schwarz

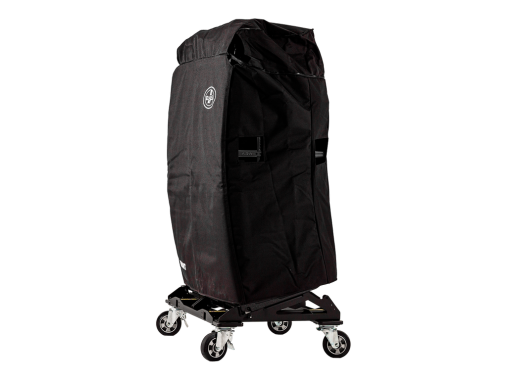

FM2279BI3419_10103787_2_clone_IMD.png FUN-4-SARASchutzhülle zum Transport von 4 u. SARA auf PL-SARA, schwarz
FM2276BI3428_10113302_2_clone_IMD.png GS-PL-SARAKit mit einstellbaren Verlängerungen, die mit PL-SARA kompatibel sind, um das System in Stapelkonfiguration zu stabilisieren und abzuwinkeln.
FM2278BI3486_10102958_IMD.png JP-SARAVerbindungsplatte für SARA/SARA-SUB, schwarz
FM2273BI3423_10106005_2_clone_IMD.png PICK-UP-AX-SARAAX-SARA Deichsel, schwarz

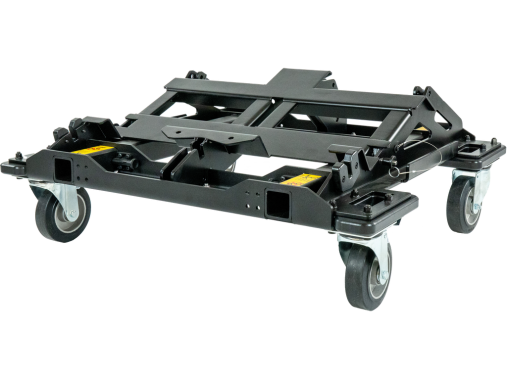

FM2274BI3447_10113330_2_IMD.png PL-SARATransportwagen aus Stahl für SARA (max. 4 Stück), schwarz
FM2281BI3449_10113331_IMD.png TOP-PL-SARATransporthilfe aus Holz für 4 SARA auf PL-SARA
logo_das_noimage.png 8GXN48″ Tief-Mitteltöner, 2,5″ VCD, Neodym, 300 W AES, 4 Ohm
FM475BI2205_20205080_IMD.png GM-M75NErsatz-Membran passend für M-75N/M-75/M-80-Druckkammertreiber
FM1357BI1845_20208860_IMD.png M-78NDruckkammertreiber, 3″ VCD, Neodym, 1.5″-Kehle, 100 W/RMS AES, 8 Ohm
