WR SERIES completa Série

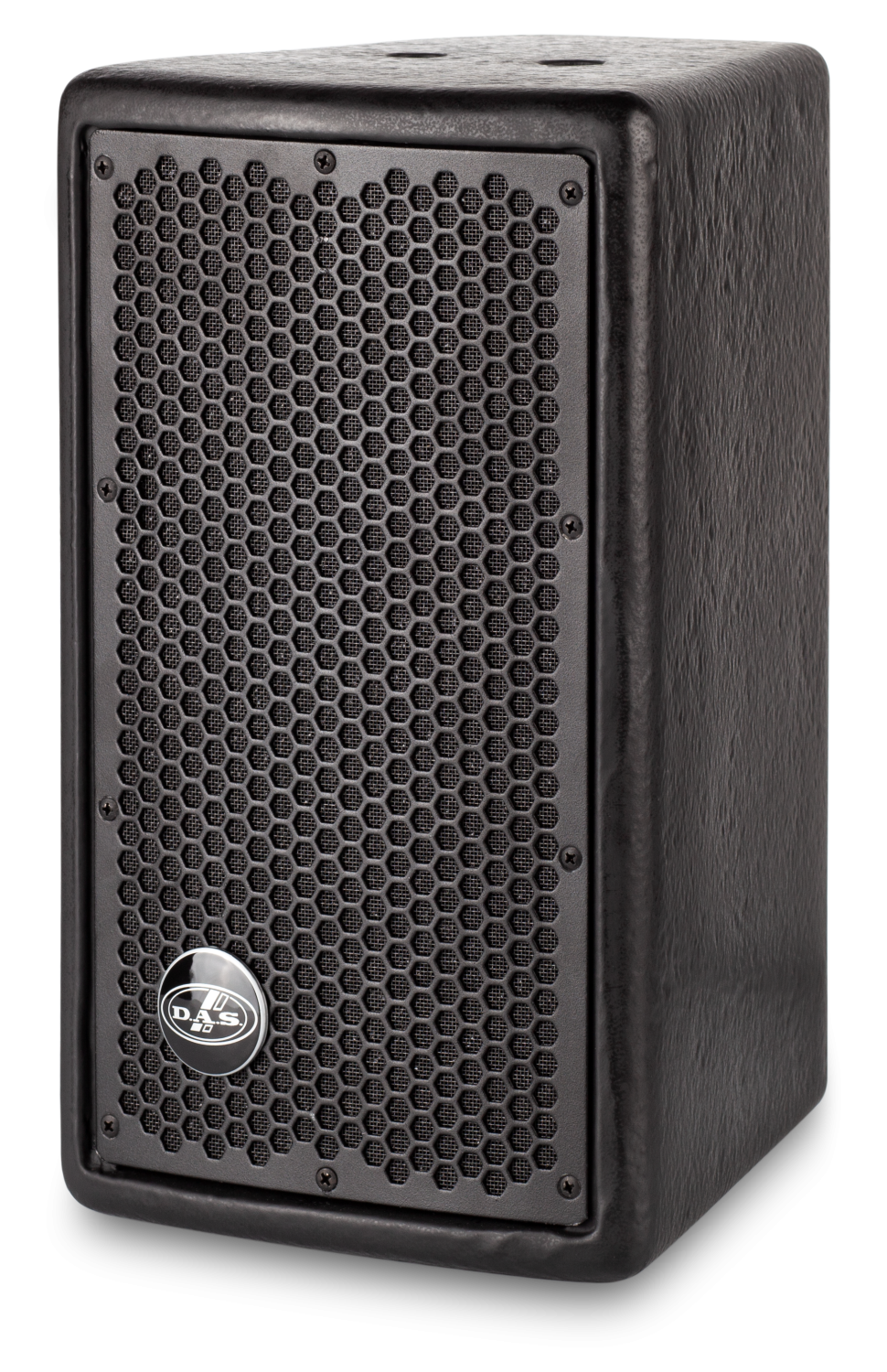

WR-9606-CX

P/N. 10428263

Modelo

Cor

Características

Passivo, 100 W, 6”, 2 vias full-range, corneta 90×60, CX, IP56, preto.

SPL Max: 118 dB
Dispersion: 90º x 60º
Peso: 9,0 kg ( 19,9 lb )

Portugués (Brasil):

Adicionar ao comparador Onde comprar

Compartilhar

descrição

O WR-9606 é um sistema passivo de duas vias com classificação IP56, concebido para instalações profissionais permanentes no exterior. Incorpora um altifalante de 6″ para a reprodução de baixas frequências e um motor de compressão com diafragma anular de 1″ que proporciona uma reprodução definida das altas frequências. O seu recinto ultracompacto, fabricado em contraplacado de bétula, minimiza vibrações indesejadas e contribui para reduzir a distorção, mantendo um comportamento acústico estável em condições exigentes. Este modelo está disponível em acabamentos preto ou branco para facilitar a integração em diferentes ambientes.

A série WR foi concebida para oferecer elevada resistência e durabilidade em instalações exteriores permanentes. Todos os elementos metálicos do sistema são fabricados em aço inoxidável para garantir uma elevada resistência à corrosão. Os conectores dispõem de proteção contra líquidos e poeiras através de uma vedação hermética e incorporam um sistema de drenagem que evita a acumulação de água. As grelhas integram uma barreira têxtil de três camadas composta por tecido acústico, espuma filtrante e uma malha hidrofóbica que bloqueia poeira, sujidade e humidade sem afetar o desempenho sonoro. Além disso, a série WR está disponível nas versões CX (Covered Exposure), para instalações parcialmente cobertas, e DX (Direct Exposure), concebida para locais completamente expostos às intempéries.

Todos os sistemas da série WR partilham estas especificações de proteção. Este modelo corresponde à versão CX, concebida para instalações com exposição coberta e protegida através de um revestimento de poliureia ISO-Flex.

dados técnicos

Performance
Frequency Range (-10 dB)	70 Hz – 22 kHz
Horizontal Coverage (-6 dB)	90º
Vertical Coverage	60º
Nominal Impedance	8 ohms
RMS Power Handling	100 W
Peak Power Handling	400 W
On-axis Sensitivity 1W/1 m	92 dB SPL
Maximum Peak SPL at 1 m	118 dB
Recommended Amplifier	INTEGRAL-A402 INTEGRAL-A404 INTEGRAL-A1002 INTEGRAL-A1004 INTEGRAL-A1602 INTEGRAL-A1604 INTEGRAL-MA1004 INTEGRAL-MA1604
Recommended Processor	INTEGRAL-M88 INTEGRAL-MA1604 INTEGRAL-MA1004

Connectors
Audio Input Connector	Covered Barrier Strip Terminals
Audio Output Connector	Covered Barrier Strip Terminals
Enclosure
Enclosure Construction	Birch Plywood
Enclosure Geometry	Trapezoidal
Rigging	M10 Rigging Points
Finish	ISO-flex Paint
Color	Black
IP Rating	IP56
Dimensions ( H x W x D )	385 x 220 x 255 mm 15,2 x 8,7 x 10,0 in
Net Weight	9,0 kg ( 19,9 lb )
Components
LF Driver	6B
HF Driver	M-26
Horn/Waveguide	BCT-96

downloads

Data Sheet

Folha de dados

HT_WR9606CX_00.pdf

PDF · 1.23 Mb Download

Modeling Data

Modelando Dados

MD_WR_GLL.zip

ZIP · 1.93 Mb Download

Modeling Data

Modelando Dados

MD_DAS_GLL_v17.zip

ZIP · 241.31 Mb Download

Software

Software

EASE_Focus_v3.1.310.zip

ZIP · 44.21 Mb Download

Line Drawing

Desenho de linha

CAD_2D_WR9606.dwg

DWG · 319 Kb Download

accessorios

Kit de quatro Anilhas e Mosquetões.

Sistema superior de fly com inclinação ajustável

Suporte em ”U” teto ou parede para WR-9606

Suporte ajustável de parede.

reparos

Alto-falante de médios-graves de 6″, bobina 1,5″, ímã de ferrite, 100 W AES, 8 ohm

Difusor 90 x 60, poliamida com fibra, 1″ de garganta

Diafragma para driver de compressão M-26

Driver de compressão, bobina 1″, ímã de ferrite, 1″ de garganta, 20 W AES, 8 ohm
