PRODUTOS / QUANTUM SERIES

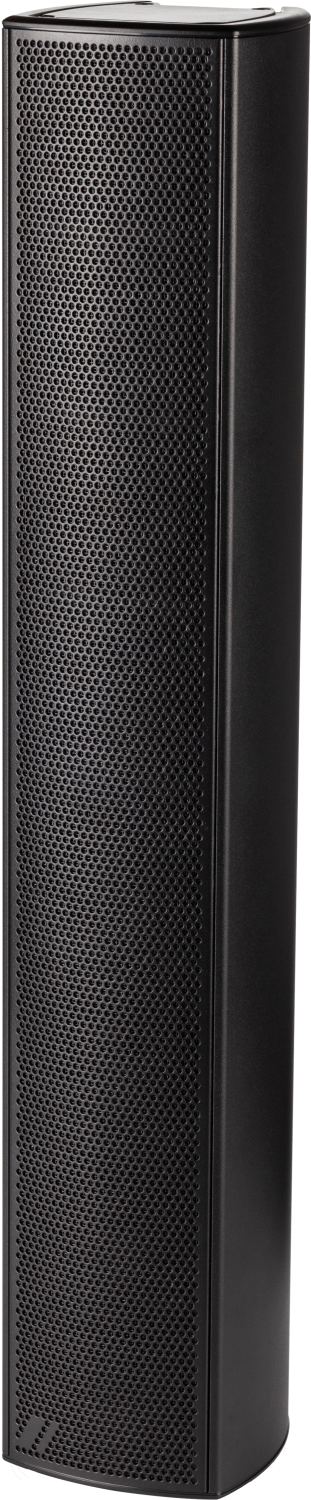

Q-83-T

P/N. 10434068

Modelo
P/N

Características

Sistema passivo
Gabinete de alumínio
8 x 3 “, alto-falante de faixa completa 3PN16
Dispersão HxV: 120º x 30º/45º
Pico SPL: 124 dB
Transformador 100/70V múltiplo incluído.
Operação de baixa e alta impedância.
Disponível em todas as cores RAL

Aplicação

Sistemas A/V e eventos corporativos
Salas de reuniões, aulas e zonas de exposição
Instalações em bares e clubes

É um sistema ideal para espaços médios e pequenos. A seleção na dispersão vertical por meio do filtro integrado no sistema (30º / 45º) permite controlar o lóbulo de dispersão do sistema no plano vertical e assim reduzir a reverberação produzida, melhorando a inteligibilidade em espaços como centros de culto, museus, salas de conferências… e ao mesmo tempo oferece uma reprodução de música de alta qualidade.

A estrutura de alumínio e o kit IP-54 fazem dele um sistema altamente confiável e resistente, disponível em qualquer cor RAL.

Performance
Frequency Range (-10 dB)150 Hz – 20 kHz
Horizontal Coverage (-6 dB)120º
Vertical Coverage20º
Nominal Impedance8 ohms
Transformer Taps 70 V12.5 W – 25 W – 50 W
Transformer Taps 100 V25 W – 50 W – 100 W
RMS Power Handling160 W
Peak Power Handling640 W
On-axis Sensitivity 1W/1 m95 dB SPL
Maximum Peak SPL at 1 m123 dB SPL
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
Recommended ProcessorDSP-226

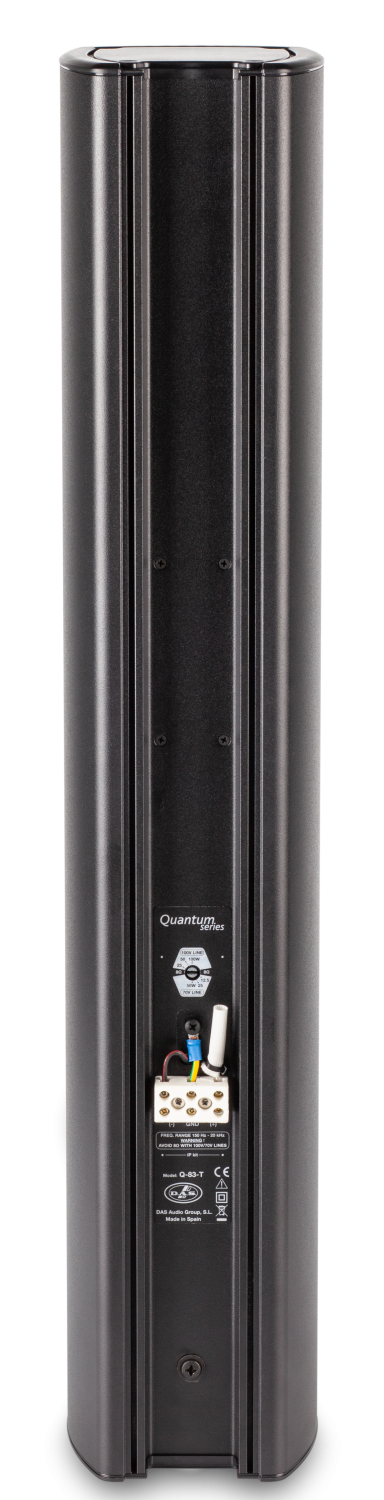

Connectors
Audio Input ConnectorCeramic Barrier Strip Terminals
Enclosure
Enclosure ConstructionAluminum
ColorBlack
IP RatingIP66
Depth130 mm (5,1 in)
Dimensions ( H x W x D )685 x 125 x 130 mm
27,0 x 4,9 x 5,1 in
Net Weight7,8 kg ( 17,2 lb )
Components
MF Driver3PN16
Título Formato Tamanho
Folha de dados
HT_Q83T_00.pdf PDF 213 Kb
Manual do Usuário
UM_Q_02_EN.pdf PDF 10.43 Mb
Ficha Informativa
HI_KIT_IP_Q_01.pdf PDF 279 Kb
Modelando Dados
MD_Quantum_EF3_v2.zip ZIP 551 Kb
Software
SW_EASEFOCUS_3.1.9&GLL.zip ZIP 241.96 Mb
Desenho de linha
CAD_2D_Q83T.dwg DWG 512 Kb
LD_DIM_Q83T_01.jpg JPG 49 Kb
Catálogos
CAT_QUANTUM_01.pdf PDF 8.61 Mb
AXC-AT2Garra em”C” para suporte em ”truss”
AXC-QSistema superior de fly com inclinação ajustável para QUANTUM Series
AXW-6Suporte de parede aço inoxidável para vários modelos, WLL = 8kgf, preto
JP-QPeça de junção para empilhamento / montagem de matriz Série Quantum
KIT-IP-Q-ENProtetor de conectores IP66 para Q-83-T
3PN16
F-Q-83-TFiltro passivo para modelos Q-83-T
LAMP-F-21Lâmpada de 21 W para filtro passivo
