QUANTUM SERIES completa Série

Q-3-TW

P/N. 10434010


Modelo

Cor

Características

Caixa Acústica Passiva, 20 W, 1×3″, 2 vias full-range, gabinete aluminio, transformador de linha 70 V/100 V, branca

  • SPL Max: 106 dB
  • Dispersion: 120º x 120º
  • Peso: 1,6 kg ( 3,5 lb )

Portugués (Brasil): Onde comprar
Compartilhar

descrição

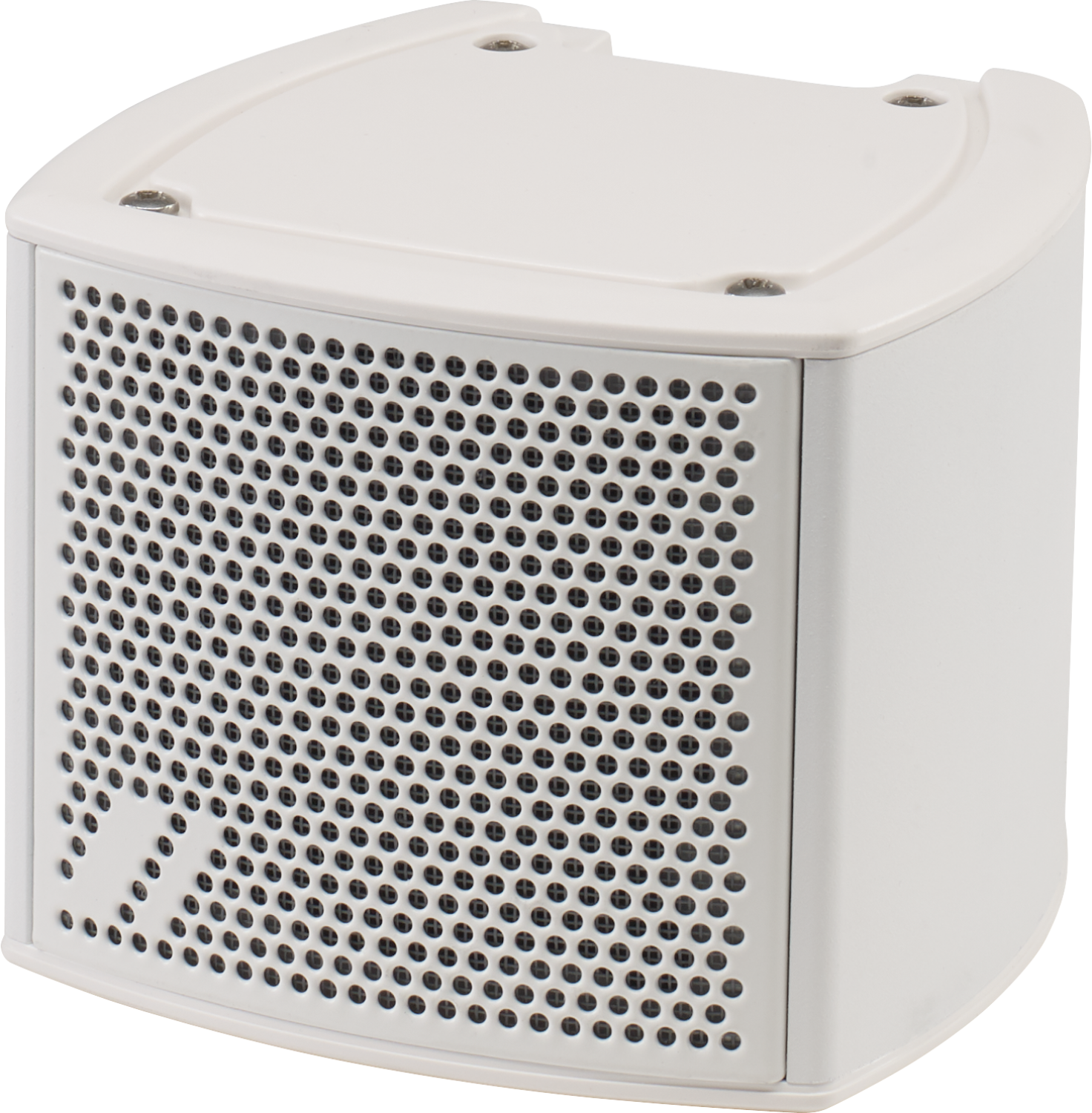

O Q-3-TW é um sistema passivo ultracompacto de alumínio, branco, projetado para aplicações que exigem reforço sonoro discreto e flexível. Equipado com um transdutor de 3”, oferece uma resposta clara em frequências de 150 Hz a 20 kHz e uma pressão sonora máxima de 106 dB SPL.

O sistema conta com dois modos de funcionamento (voz e música), garantindo um desempenho ideal tanto na reprodução vocal quanto musical, adaptando-se a uma variedade de ambientes acústicos.

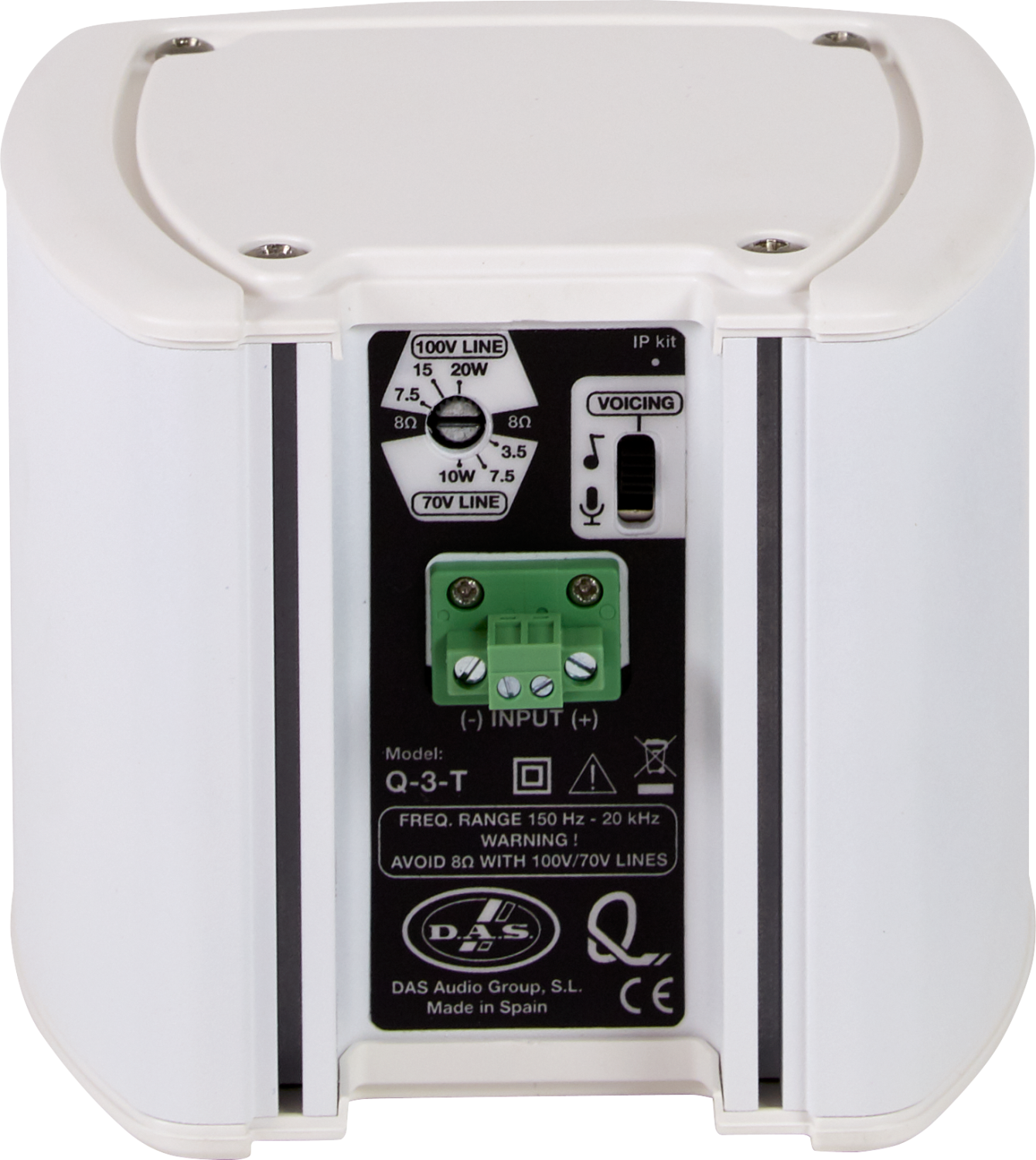

Com potência de 20 W RMS e 80 W de potência de pico, o Q-3-TW incorpora um transformador com taps para 70 V (3,5 W, 7,5 W, 10 W) e 100 V (7,5 W, 15 W, 20 W), tornando-o uma opção ideal para instalações que demandam distribuição de áudio eficiente em longas distâncias ou múltiplas zonas.

A estrutura de alumínio e o kit IP-66 tornam-no um sistema altamente confiável e resistente, disponível na cor branca para se integrar a uma estética mais discreta e elegante.

dados técnicos

Performance
Frequency Range (-10 dB)150 Hz – 20 kHz
Horizontal Coverage (-6 dB)120º
Vertical Coverage120º
Nominal Impedance8 ohms
Transformer Taps 70 V3.5 W – 7.5 W – 10 W
Transformer Taps 100 V7.5 W – 15 W – 20 W
RMS Power Handling20 W
Peak Power Handling80 W
On-axis Sensitivity 1W/1 m87 dB SPL
Maximum Peak SPL at 1 m106 dB SPL
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
INTEGRAL-MA1004
INTEGRAL-MA1604
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors
Audio Input Connector4-way Phoenix 3.8 mm
Enclosure
Enclosure ConstructionAluminum
ColorWhite
IP RatingIP66
Dimensions ( H x W x D )105 x 125 x 125 mm
4,1 x 4,9 x 4,9 in
Net Weight1,6 kg ( 3,5 lb )
Components
MF Driver3P

downloads

Data Sheet
Folha de dados
HT_Q3TW_00.pdf
PDF · 798 Kb Download
User Manual
Manual do Usuário
UM_Q_02_EN.pdf
PDF · 10.43 Mb Download
Information Sheet
Ficha Informativa
HI_KIT_IP_Q_01.pdf
PDF · 279 Kb Download
Modeling Data
Modelando Dados
MD_Quantum_GLL.zip
ZIP · 2.64 Mb Download
Modeling Data
Modelando Dados
MD_DAS_GLL_v15.zip
ZIP · 223.19 Mb Download
Software
Software
SW_EASE_Focus_v3.1.260.zip
ZIP · 49.76 Mb Download
Line Drawing
Desenho de linha
CAD_2D_Q3T_01.dwg
DWG · 396 Kb Download
Line Drawing
Desenho de linha
JPG · 120 Kb Download
Line Drawing
Desenho de linha
LD_3D_Q3T_SKETCHUP_01.skp
SKP · 250 Kb Download
Catalogs
Catálogos
CAT_QUANTUM_01.pdf
PDF · 8.61 Mb Download
