PRODUTOS / ALTEA DUO SERIES

ALTEA-DUO-10A

P/N. 10435060

Modelo
P/N

Características

Sistema de coluna portátil alimentado por 3 vias
Pico de 1000W
SPL de pico máximo de 124 dB
1 subwoofer compacto de 10″
2 x 3” + 1 x driver de compressão de neodímio M27N
Amplificador 2CH Classe D ultraleve com SMPS
Streaming de música estéreo em alta definição, DASLink GM
DSP de 24 bits definível pelo usuário com tela LCD, DAScontrol
5 pré-configurações de voz
Consumo de energia ultrabaixo 1,5 A a 230V
Configuração compacta, ultraleve e rápida

Aplicação

Corporate A/V
Conferência
Portáteis e Clubes ao vivo
Casas de culto
Educacional

DAScontrol

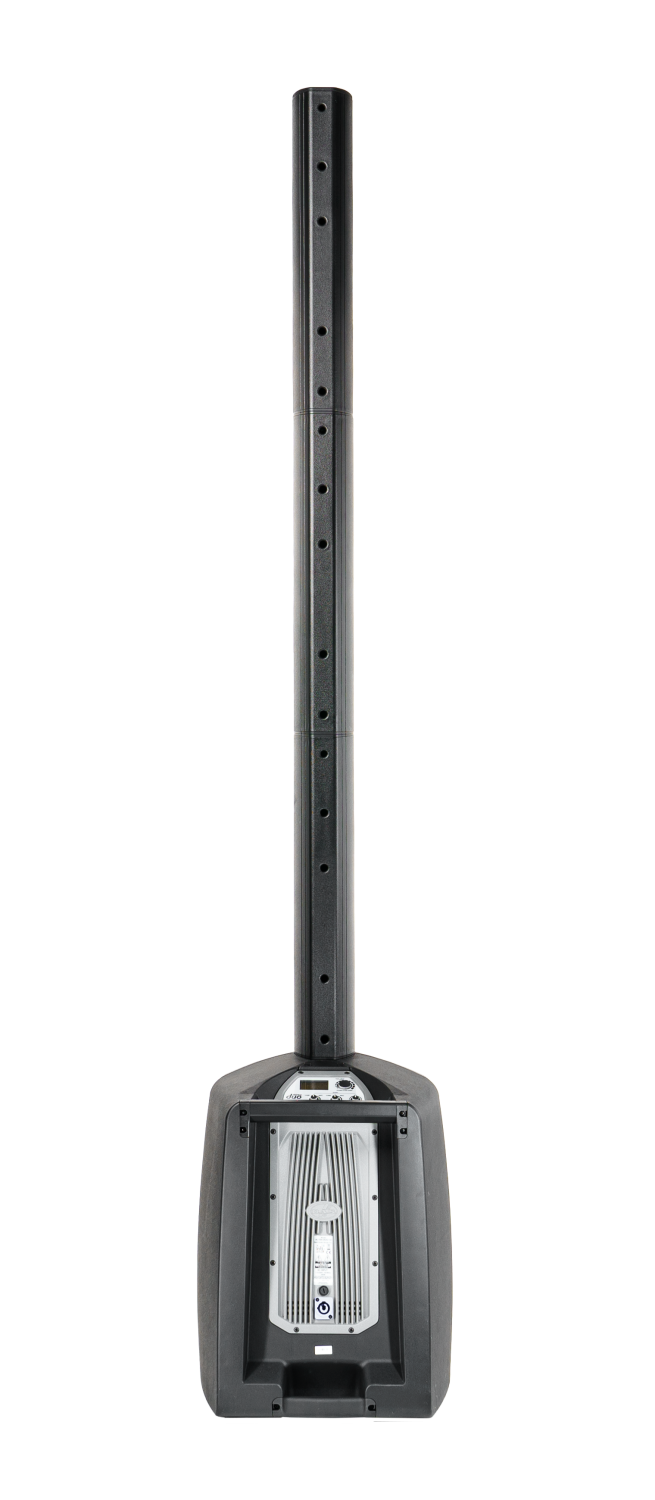

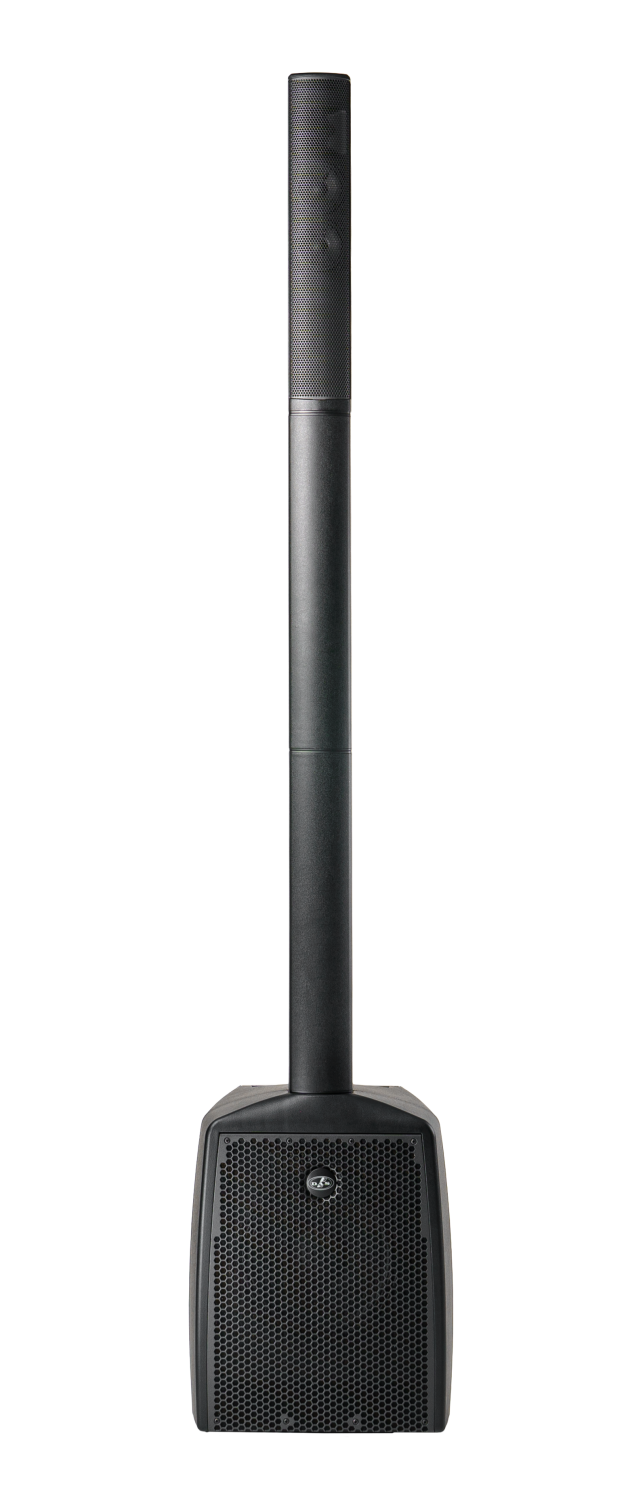

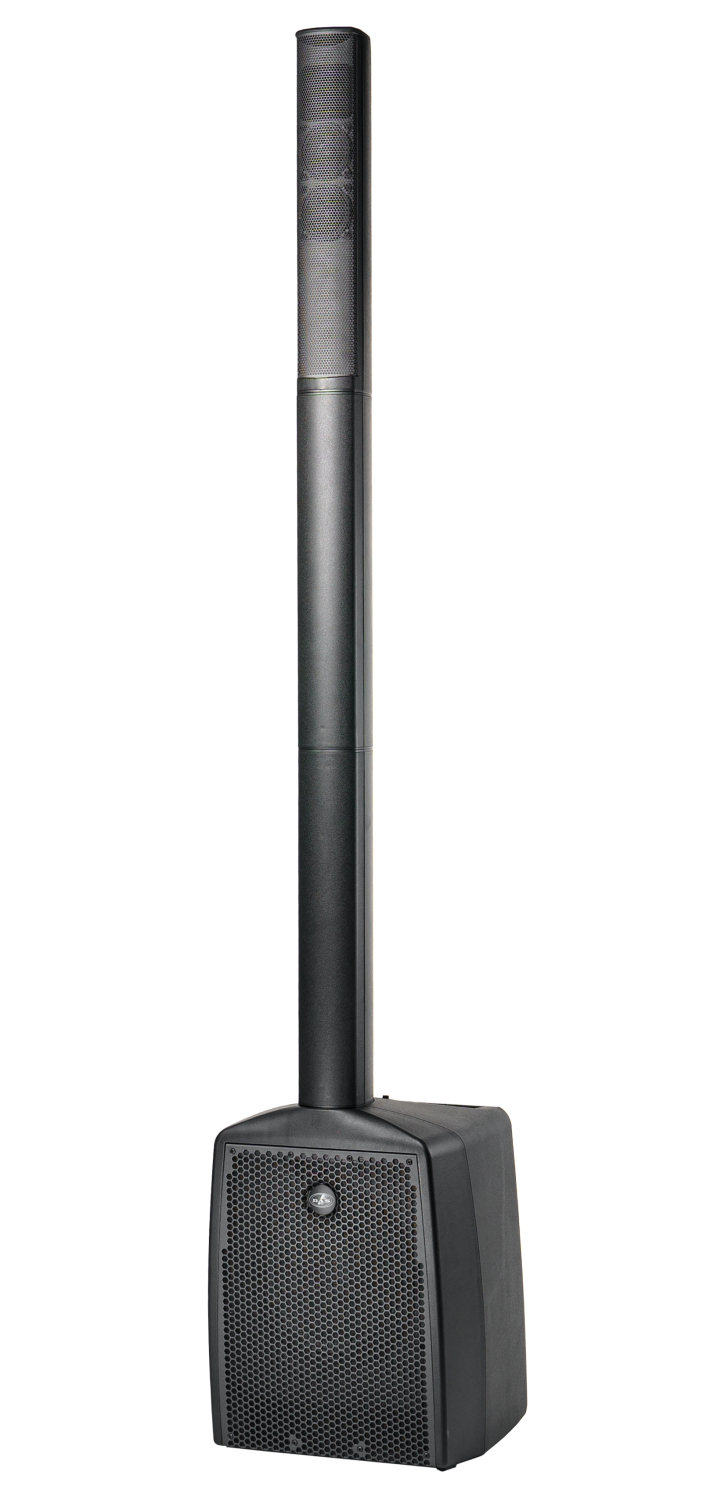

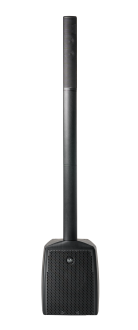

O ALTEA DUO-10A é um sistema portátil de 3 vias com alimentação própria em formato de coluna injetada em ABS, ideal para aplicações móveis como eventos corporativos, celebrações, conferências, música ao vivo, etc.

Seu amplificador Classe D de dois canais e fonte de alimentação universal com 1000W de pico fornecem potência e dinâmica necessárias para um sistema ultraleve com essas características. A placa DSP incorpora a tecnologia DAScontrol com tela LCD e botão rotativo para seleção de vários modos acústicos (pré-definições) dependendo do uso do sistema e acesso a outras opções configuráveis no menu do sistema. O DSP incorpora duas entradas independentes de micro/linha com suas respectivas configurações de volume, bem como uma terceira entrada de instrumento ideal para conectar teclados, baixos ou guitarras. Existe a possibilidade de enviar áudio sem fio de dispositivos móveis e controlar o sistema com o aplicativo DASlink GM.

O sistema incorpora um alto-falante de 10”, 10MG4, desenvolvido especificamente para a reprodução de baixas frequências com baixíssimos níveis de distorção graças ao seu potente conjunto magnético e ao desenho da suspensão cónica com grande capacidade de deslocamento. Para a reprodução de médias e altas frequências, a cabeça possui dois alto-falantes de 3” com ímã de neodímio, modelo 3PN16 e um driver de compressão M27N também com ímã de neodímio, acoplado a um difusor 100º x 50º. O controle do direcionamento do sistema no plano horizontal fornecido pelo difusor é muito uniforme em todo o espectro de altas frequências (f>1000Hz) e agudos claros, e definidos, fruto de um driver de compressão.

O sistema também está disponível na cor branca, chamando aqui de ALTEA DUO-10A-W.
Performance
Frequency Range (-10 dB)40 Hz – 20 kHz
Horizontal Coverage (-6 dB)100º
Vertical Coverage50º
Maximum Peak SPL at 1 m124 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)500 W
Nominal Amplifier Power (peak)1000 W
Nominal Amplifier Power LF (continuous)400 W
Nominal Amplifier Power LF (peak)800 W
Nominal Amplifier Power HF (continuous)100 W
Nominal Amplifier Power HF (peak)200 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x XLR/TRS Combo Jack Line/Mic
1 x Wireless Stereo Bluetooth
1 x 1/4 TRS HI-Z Instrument
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDAScontrol™
DASlink GM™
Current Draw 230 V / 115 V1.0 A/2.0 A
Enclosure
Enclosure ConstructionPolypropylene
FinishTextured
ColorBlack
Dimensions ( H x W x D )2.000 x 390 x 400 mm
78,0 x 15,2 x 15,7 in
Net Weight25,0 kg ( 55,0 lb )
Components
LF Driver10MG4
MF Driver3PN16
HF DriverM-27N
Shipping
Carton Dimensions ( H x W x D )630 x 630 x 470 mm
24,8 x 24,8 x 18,5 in
Shipping Weight28,0 kg ( 61,6 lb )
