PRODUCTOS / ARTEC 500 SERIES

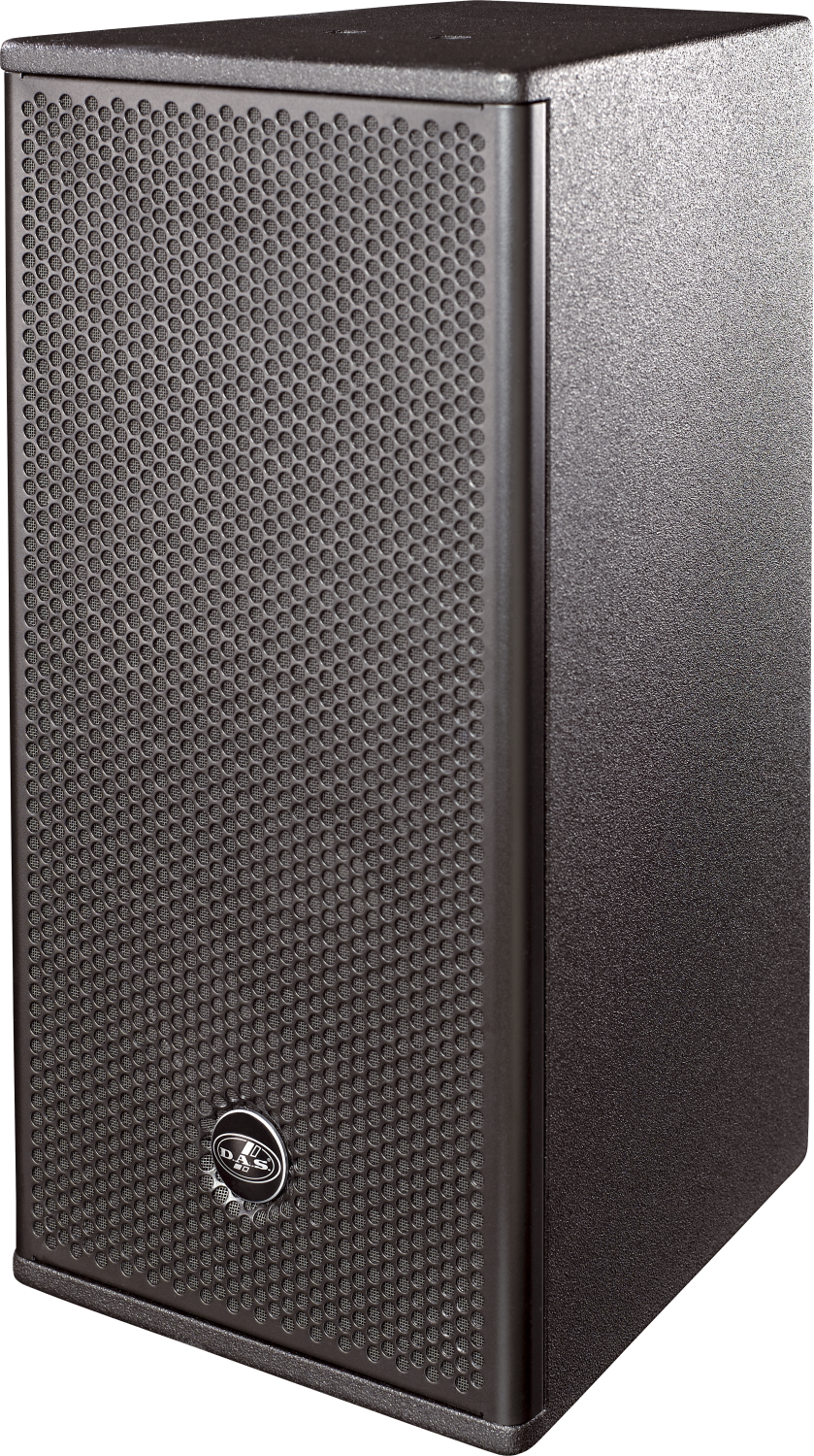

ARTEC-510A-230

P/N. 10423360

Modelo
P/N

Características

Amplificador ultra-ligero Clase D
Fuente de alimentación conmutada
Reducido tamaño y bajo peso
Posicionamiento vertical u horizontal
Utilizable sobre trípode

Aplicaciones

Sistemas A/V y eventos corporativos
Salas de reuniones, aulas y zonas de exposición
Instalaciones en bares y clubes

El sistema ARTEC-510A incorpora un altavoz de 10” para reproducir las bajas frecuencias. Un motor de compresión M-60N con diafragma de titanio y grupo fijo con imán de neodimio es responsable de la brillante reproducción de agudos. Su amplificador Clase D de 3ª generación y 720 W de potencia pico ofrece un rendimiento poco común en cajas de este segmento. Un altavoz 10P de DAS reproduce fielmente las bajas frecuencias.

Los recintos ultra-compactos están fabricados con tablero contrachapado de abedul y disponibles en color negro o blanco.

Performance
Frequency Range (-10 dB)45 Hz – 20 kHz
Horizontal Coverage (-6 dB)110º
Vertical Coverage50º
Maximum Peak SPL at 1 m128 dB

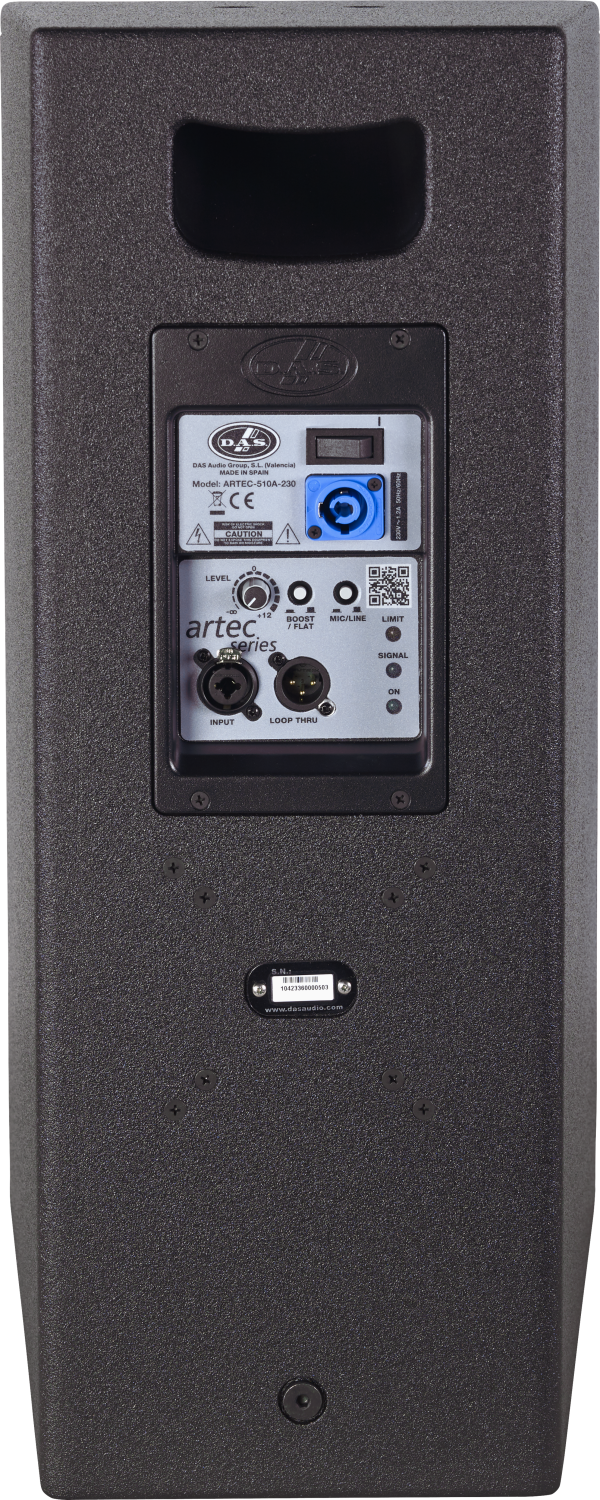

Electronics and Connectors
Nominal Amplifier Power LF (continuous)360 W
Nominal Amplifier Power LF (peak)720 W
Nominal Amplifier Power HF (continuous)180 W
Nominal Amplifier Power HF (peak)360 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
Recommended Signal ProcessingINTEGRAL-M88
Current Draw 230 V / 115 V1.2 A/-
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )610 x 295 x 345 mm
24,0 x 11,6 x 13,6 in
Net Weight19,5 kg ( 43,0 lb )
Components
LF Driver10P
HF DriverM-60
Horn/WaveguideBC-115
Shipping
Carton Dimensions ( H x W x D )705 x 391 x 416 mm
27,8 x 15,4 x 16,4 in
Shipping Weight21,5 kg ( 47,4 lb )
Título Formato Tamaño
Hoja Técnica
HT_ARTEC510A230_00.pdf PDF 1.83 Mb
Manual de Usuario
UM_AR51_01_ES.pdf PDF 2.46 Mb
Datos de Modelización
MD_AR5_EF2_GLL.zip ZIP 431 Kb
Software
MD_GLL_EASEFOCUS3_v5.zip ZIP 243.79 Mb
Dibujo de Líneas
CAD_2D_AR510A.dwg DWG 1.05 Mb
LD_2D_AR510A.svg SVG 172 Kb
LD_3D_AR510_SKETCHUP_01.skp SKP 499 Kb
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
