PRODUKTE / ALTEA 700 SERIES

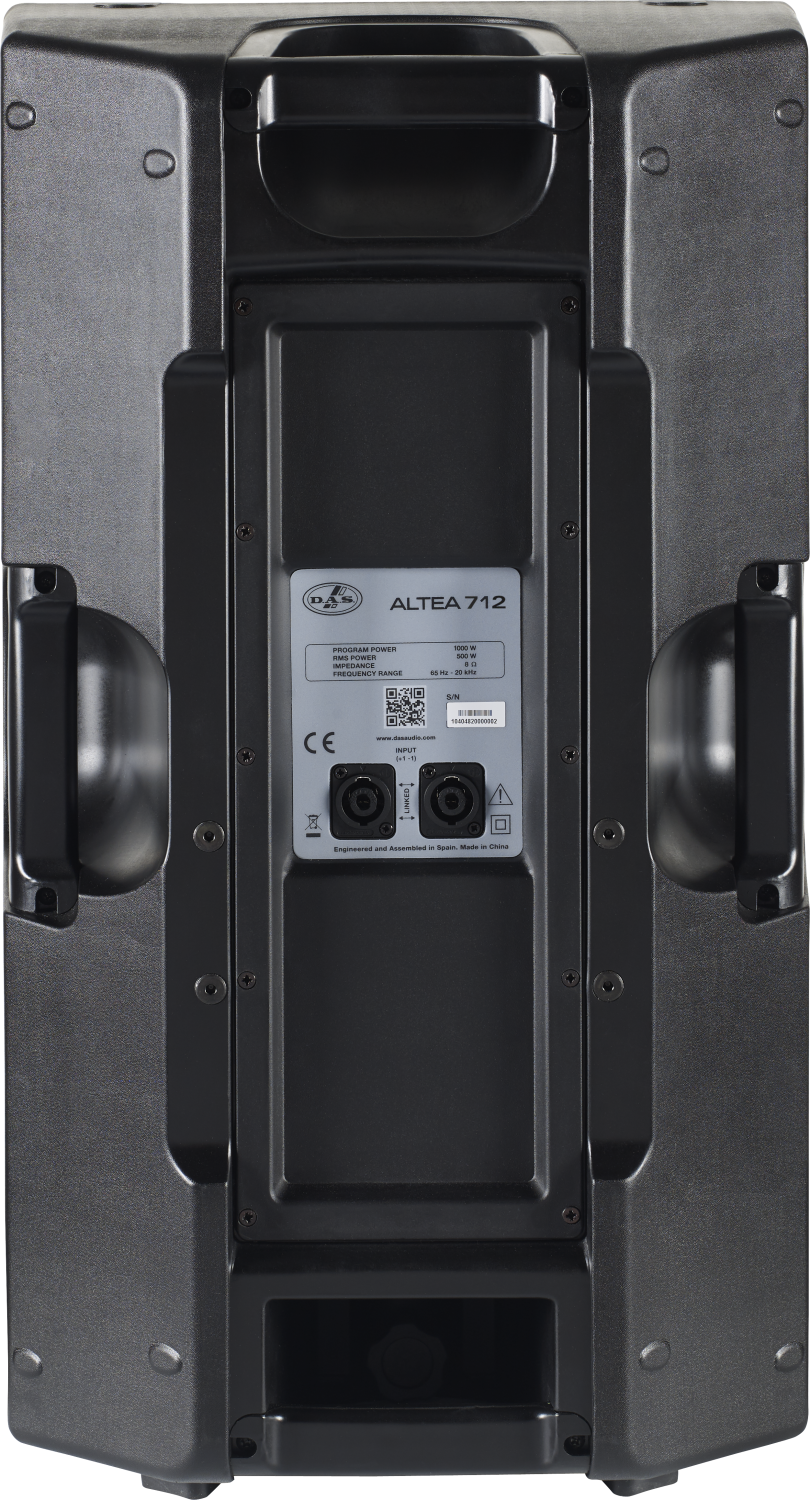

ALTEA-712

P/N. 10404890

Modell
P/N.

Eigenschaften

Passiver Multifunktionslautsprecher
M8 Flugpunkte
Optionaler Wandhalter, schwenk- & neigbar
2 x Speakon NL4

Anwendungen

Konzerte und Firmen-AV-Systeme
Mobile und Live-Clubs
Konzertsäle, Theater und Auditorien
Gotteshäuser

ALTEA-712 ist ein passives System, das für eine außergewöhnliche Klangqualität bei einer Vielzahl von Anwendungen entwickelt wurde, von PA-Systemen bei mittelgroßen Veranstaltungen bis hin zu Bühnenmonitoren und Festinstallationen. ALTEA-712 kann Frequenzen von 65 Hz bis 20 kHz wiedergeben und liefert einen maximalen Schalldruckpegel von 131 dB, was es zu einem System macht, das sich an jeden Bedarf anpassen kann.

Das System verfügt über einen leistungsstarken 12″-Wandler, der von DAS Audio entwickelt und hergestellt wurde und tiefe und kraftvolle Bässe liefert. Für die hohen Frequenzen ist ALTEA-712 mit einem M-28-Kompressionstreiber mit 1″ Ausgang ausgestattet, der durch FEM-Analyse optimiert wurde, um eine brillante Leistung und eine klare, ausgewogene Klangwiedergabe zu bieten. Der Diffusor mit einem Abstrahlwinkel von 90º x 60º sorgt zusammen mit den anderen Komponenten für eine breite und gleichmäßige Schallverteilung.

Das aus hochwertigem Polypropylen gefertigte ALTEA-712 ist ein extrem robustes und relativ leichtes System mit einem Gewicht von nur 16,5 kg. Ausgestattet mit integrierten ergonomischen Griffen und M8-Rigging-Punkten ist dieses System einfach zu transportieren und zu installieren und bietet eine praktische und effiziente Lösung für jedes Sound-Setup.

Performance
Frequency Range (-10 dB)65 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Nominal Impedance8 ohms
RMS Power Handling500 W
Peak Power Handling2000 W
On-axis Sensitivity 1W/1 m98 dB SPL
Maximum Peak SPL at 1 m131 dB
Recommended AmplifierPA-1500
Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionPolypropylene
Enclosure GeometryTrapezoidal
RiggingM8 Rigging Points
ColorBlack
Depth350 mm (13,8 in)
Dimensions ( H x W x D )655 x 380 x 350 mm
25,8 x 15,0 x 13,8 in
Net Weight16,5 kg ( 36,4 lb )
Components
LF Driver12F
HF DriverM-28
Shipping
Carton Dimensions ( H x W x D )750 x 450 x 415 mm
29,5 x 17,7 x 16,3 in
Shipping Weight19,5 kg ( 43,0 lb )
Qualifikation Format Größe
Datenblatt
HT_ALTEA712_00.pdf PDF 1.23 Mb
Benutzerhandbuch
UM_AL2_01_DE.pdf PDF 1.82 Mb
Strichzeichnung
CAD_2D_AL712.dwg DWG 1.25 Mb
LD_2D_AL712.svg SVG 398 Kb
Kataloge
CAT_ALTEA_05_EN.pdf PDF 35.11 Mb
FM136BI1655_10101010_IMD.png ANL-1Satz mit vier Ringschrauben aus Schmiedestahl M8x13 und vier Stahlkarabinern
FM136BI1655_10101010_IMD.png ANL-1Satz mit vier Ringschrauben aus Schmiedestahl M8x13 und vier Stahlkarabinern
FM141BI1658_10102390_IMD.png AX-112-5Wandhalter für ALTEA-Serie, WLL=25 kgf, schwarz
FM2257BI3433_10104831_IMD.png AXF-X12Schwenk-Neige-Bügel für für 12″ VANTEC/ALTEA/ACTION-500, schwarz
FM2344BI3610_10102391_IMD.png AXW-ALTUniverseller Wandhalter inkl. Safety für diverse Modelle WLL=20 kgf, schwarz
FM1268BI1696_10103780_IMD.png FUN-AL712Transport-Schutzhülle für 1 ALTEA-712/ALTEA-712A/ALTEA-412/ALTEA-412A, schwarz
FM310BI1708_10104470_IMD.png TRD-6Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
FM1509BI1832_10104471_IMD.png TRD-7Höhenverstellbare Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
FM2098BI2770_10104011_IMD.png TRPD-S2-PAKJuego de 2 trípodes de aluminio para vaso de 35 mm, regulable en altura con mordaza de presión, sistema de seguridad, y bolsa transporte, negro.
FM1353BI1712_20208820_IMD.png 12F12″ Tief-Mitteltöner, 3″ VCD, Ferrit, 500 W/AES, 8 Ohm
FM1414BI1777_30008943_IMD.png F-AL712Passive Frequenzweiche für ALTEA-712
FM438BI2175_20208460_IMD.png GM-12FRecone-Kit für 12F-Lautsprecher
FM425BI1844_30000535_IMD.png LAMP-F-21Lampe für passive Frequenzweiche, 21 W
FM1351BI2206_20208800_IMD.png M-28Druckkammertreiber, 1″ VCD, Ferrit, 1″-Kehle, 20 W AES, 8 Ohm
